【S7-200smart】PLC以太网S7通信–向导

    S7-200Smart 站长 2714次浏览 0个评论 扫描二维码

    软件版本:S7-200 SMART V2.3

    通信资源数量

    S7-200 SMART CPU 以太网端口含有 8 个PUT/GET 主动连接资源和 8 个PUT/GET 被动连接资源。例如:CPU1 调用 PUT/GET 指令与 CPU2 ~ CPU9 建立8主动连接的同时,可以与 CPU10 ~ CPU17 建立8被动连接(CPU10 ~ CPU17 调用 PUT/GET 指令),这样的话 CPU1 可以同时与16台 CPU(CPU2 ~ CPU17)建立连接。关于主动连接资源和被动连接资源的详细解释如下:

    【S7-200smart】PLC以太网S7通信–向导

    1、主动连接资源和被动连接资源

    • 调用 PUT/GET 指令的CPU 占用主动连接资源数;相应的远程 CPU 占用被动连接资源。

    2、8 个PUT/GET 主动连接资源

    • S7-200 SMART CPU 程序中可以包含远多于 8个PUT/GET 指令的调用,但是在同一时刻最多只能激活 8 个 PUT/GET 连接资源。
    • 同一时刻对同一个远程 CPU 的多个 PUT/GET 指令的调用,只会占用本地 CPU的一个主动连接资源和远程 CPU的一个被动连接资源。本地 CPU 与远程 CPU之间只会建立一条连接通道,同一时刻触发的多个 PUT/GET 指令将会在这条连接通道上顺序执行。
    • 同一时刻最多能对8个不同 IP 地址的远程 CPU 进行 PUT/GET 指令的调用,第9个 远程CPU的PUT/GET 指令调用将报错,无可用连接资源。已经成功建立的连接将被保持,直到远程 CPU断电或者物理断开。

    3、8 个PUT/GET 被动连接资源

    • S7-200 SMART CPU 调用 PUT/GET 指令,执行主动连接的同时也可以被动地被其他远程 CPU 进行通信读写。
    • S7-200 SMART最多可以与被8个不同 IP 地址的远程 CPU 进行 建立被动连接。已经成功建立的连接将被保持,直到远程 CPU断电或者物理断开。

    基本步骤

    1.两台smartCPU

    SR40  192.168.0.40(主站)

    SR30  192.168.0.30(从站)

    向导只需在主站CPU的程序中配置并调用,从站CPU做好对应映射关系即可。

    2.主站CPU设置

    在主站CPU程序中   工具—Get/Put

    【S7-200smart】PLC以太网S7通信–向导

    “添加”—两个可连接数,一个写入从站数据,一个读取从站数据

    【S7-200smart】PLC以太网S7通信–向导

    主站写入从站的程序:

    类型:PUT

    传送大小:10字节

    本地地址:VB0

    远程CPU的IP:192.168.0.30

    远程地址:VB100

    (将主站CPU的VB0-VB9写入从站地址为192.168.0.30的VB100-VB109中)

    【S7-200smart】PLC以太网S7通信–向导

    主站读取从站的程序:

    类型:GET

    传送大小:10字节

    本地地址:VB300

    远程CPU的IP:192.168.0.30

    远程地址:VB200

    (读取从站地址为192.168.0.30的VB200-VB209的数据存取到主站CPU的VB300-VB309中)

    【S7-200smart】PLC以太网S7通信–向导

    分配存储器的地址

    点击“建议”按钮向导会自动分配存储器地址。需要确保程序中已经占用的地址、PUT/GET 向导中使用的通信区域与不能存储器分配的地址重复,否则将导致程序不能正常工作。

    【S7-200smart】PLC以太网S7通信–向导

    在主站CPU中调用生产的子程序,按照下图填写引脚

    【S7-200smart】PLC以太网S7通信–向导

    在从站程序中写入如下程序

    【S7-200smart】PLC以太网S7通信–向导

    数据流向

    (SR40_VB0)—以太网—(SR30_VB100)—BLKMOV—(SR_VB200)—(SR40_VB300)

     测试

    【S7-200smart】PLC以太网S7通信–向导

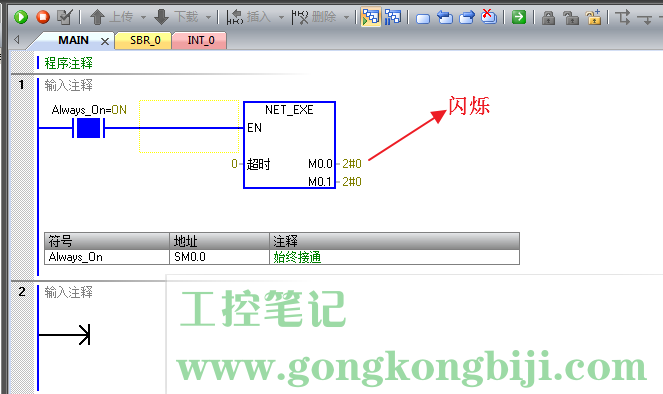

    无错误时

    【S7-200smart】PLC以太网S7通信–向导

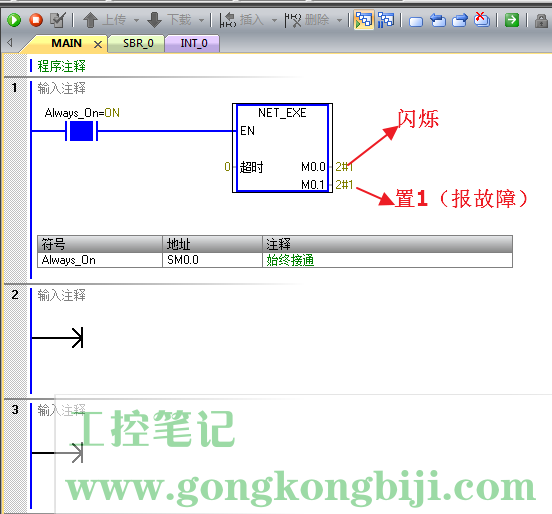

    当网络错误时

    【S7-200smart】PLC以太网S7通信–向导
