【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

    S7-200Smart 站长 8687次浏览 0个评论 扫描二维码

    以AM06模块为例,说明如何通过模块的指示灯状态、CPU信息、特殊寄存器SM数值这三种方式来诊断模块的状态。

    AM06模块指示灯状态 PLC信息和特殊寄存器(通过状态图标监视) 故障说明
    DIAG指示灯状态 IO通道灯状态
    绿色长亮 绿色长亮 PLC信息:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例 系统块组态正确,供电正常

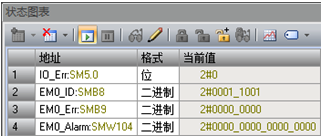

    特殊寄存器中模块报警地址实时值:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

    请参考《S7-200 SMART系统手册》章节D

    绿色闪烁 不亮 PLC信息:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例 没有在STEP 7-Micro/WIN SMART软件的 系统块中组态该扩展模块

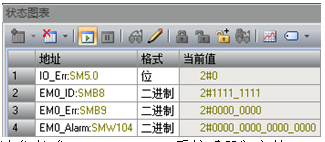

    特殊寄存器中模块报警地址实时值:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

    请参考《S7-200 SMART系统手册》章节D

    红色常亮 不亮 系统块中组态了该模块: 【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

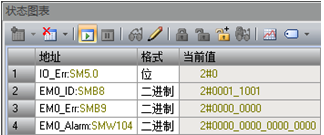

    特殊寄存器中模块报警地址实时值: 【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

    请参考《S7-200 SMART系统手册》章节D

    硬件故障,CPU识别不了该模块
    系统块中没有组态该模块:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

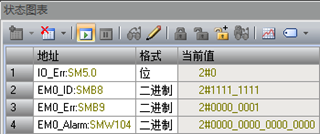

    特殊寄存器中模块报警地址实时值:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

    请参考《S7-200 SMART系统手册》章节D

    红色闪烁 所有通道红色闪烁 PLC信息:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例 模块没有接24V电源
    特殊寄存器中模块报警地址实时值: 【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

    请参考《S7-200 SMART系统手册》章节D

    红色闪烁 某个或几个通道红色闪烁 PLC信息:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例 通道值超限

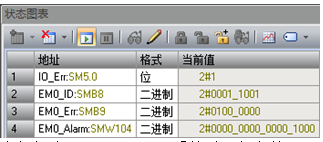

    特殊寄存器中模块报警地址实时值:【S7-200 SMART 】S7-200 SMART 故障诊断方法举例

    请参考《S7-200 SMART系统手册》章节D

    通过一个特殊寄存器中模块报警地址实时值来说明如何查看CPU及模块的报错信息。如表1. AM06模块诊断信息中最后一行AM06通道0的通道值超出下限时SMW104值为2#0000_0000_0000_1000。根据表2. SMW100~SMW114系统报警代码格式说明中的解释:

    • 2#0000_0000_0000_1000:d=0,表示输入通道
    • 2#0000_0000_0000_1000:s=0,表示在单个通道上
    • 2#0000_0000_0000_1000:c=0,表示0通道
    • 2#0000_0000_0000_1000:a=08H,表示通道值超出下限

    综合起来就是AM06模块的第0个输入通道的通道值超出下限,与CPU信息中的报错信息一致。

    表2. SMW100~SMW114系统报警代码格式说明

    SMW100~SMW114系统报警代码格式
      15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
    d s c c c c c c a a a a a a a a
    d:报警位置 0 输入通道或其它非IO模块
    1 输出通道
    s:报警范围 0 在单个通道上
    1 在整个通道
    c:通道号 c c c c c c 如果s位为0,则c值表示受影响的通道
    如果s位为1,则c=0
    a:报警类型 0 0 0 0 0 0 0 0 00H:无报警
    0 0 0 0 0 0 0 1 01H:短路
    0 0 0 0 0 x x x 02H~05H:保留
    0 0 0 0 0 1 1 0 06H:断路
    0 0 0 0 0 1 1 1 07H:超出上限
    0 0 0 0 1 0 0 0 08H:超出下限
    0 0 0 0 x x x x 09H~0FH:保留
    0 0 0 1 0 0 0 0 10H:参数化错误
    0 0 0 1 0 0 0 1 11H:传感器或负载电压缺失
    0 0 0 x x x x x 12H~1FH:保留
    0 0 1 0 0 0 0 0 20H:内部错误(MID问题)
    0 0 1 0 0 0 0 1 21H:内部错误(IID问题)
    0 0 1 0 0 0 1 0 22H:保留
    0 0 1 0 0 0 1 1 23H:组态错误
    0 0 1 0 0 1 0 0 24H:保留
    0 0 1 0 0 1 0 1 25H:固件损坏或缺失
    0 0 1 0 x x x x 26H~2AH:保留
    0 0 1 0 1 0 1 1 2BH:电池电压低
    x x x x x x x x 2CH~FFH:保留

    用同样的方法来查看SMB8和SMB9的实时值,根据SMB8和SMB9的数值结合表3. SMB8~SMB18 I/O模块ID和错误中的说明得到模块AM06的ID信息和错误说明。 SMB8=2#0001_1001的解释如下:

    • 2#0001_1001:m=0,表示该模块存在
    • 2#0001_1001:a=1,表示该模块是模拟量模块
    • 2#0001_1001:ii=10,表示模块有4AI
    • 2#0001_1001:qq=01,表示模块有2AO

    SMB9=2#0100_0000的解释如下:

    • 2#0100_0000:c=0,无错误
    • 2#0100_0000:d=1,诊断报错
    • 2#0100_0000:b=0,无错误
    • 2#0100_0000:m=0,OK

    SMB9=2#0100_0000表示AM06模块有诊断报错。

    表3. SMB8~SMB18 I/O模块ID和错误说明

    SMB8~SMB18 I/O模块ID和错误说明
      偶字节 奇字节

    7 6 5 4 3 2 1 0   7 6 5 4 3 2 1 0
    m 0 0 a i i q q   c d 0 b 0 0 0 m
    m:模块是否存在 0 存在 c 0 无错误
    1 不存在 1 组态/参数化错误
    a:I/O类型 0 数字量 d 0 无错误
    1 模拟量 1 诊断报警
    ii:输入信息 0 0 无输入 b 0 无错误
    0 1 2AI或8DI 1 总线访问错误
    1 0 4AI或16DI m 0 OK
    1 1 8AI或32DI 1 缺失已组态模块
    qq:输出信息 0 0 无输出
    0 1 2AO或8DO
    1 0 4AO或16DO
    1 1 8AO或32DO

    上面以AM06模块为例说明了硬件诊断的方法,用户可以用该方法来诊断其它CPU、EM扩展模块和SB信号板的信息状态。
