【S7-200】S7-200系列PLC简介及数据存储格式

    S7-200 站长 3148次浏览 0个评论 扫描二维码

    S7-200 CPU参数表

    CPU类型 CPU 221 CPU 222 CPU 224 CPU 224 XP CPU 226
    集成 DI/DO 6/4 8/6 14/10 24/16
    集成 AI/AO 2/1
    最大 DI/DO/使用扩展模块的最大通道数 48/46/94

    114/110/224

    128/128/256
    最大 AI/AO//使用扩展模块的最大通道数 16/8/16 32/28/44
    扩展模块数量 2 7
    程序存储器 4 KB 12 KB 16 KB 24 KB
    用户存储器(V区) 2 KB 8 KB 10 KB
    保持性 内部电容+电池
    高速计数器 4*30 KHz,其中2*20 KHz A/B计数器可用 6*30 KHz,其中4*20 KHz A/B计数器可用 4*30 KHz,2*20 KHz ,其中3*20 KHz+1*100 KHz A/B计数器可用 6*30 KHz,其中4*20 KHz A/B计数器可用
    通讯接口 RS485 1 2
    – PPI 支持
    – MPI 支持
    – 自由口(ASCII协议) 支持
    以太网 S7 通讯 扩展CP 243-1实现
    DC 5V 总线电流 340 mA 660 mA 1000 mA
    DC 24V 传感器电源 180 mA 280 mA 400 mA
    尺寸 W * H * D (mm) 90*80*62 120.5*80*62 140*80*62 196*80*62

    CPU存储区地址总览

    【S7-200】S7-200系列PLC简介及数据存储格式

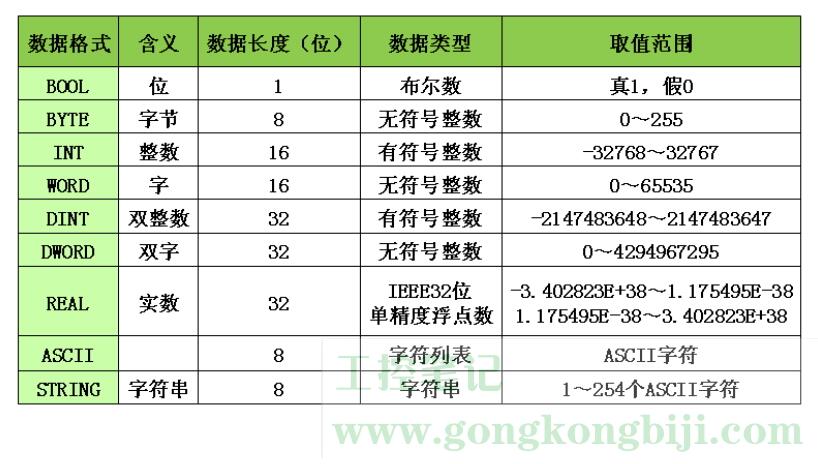

    数据格式及取值范围

    【S7-200】S7-200系列PLC简介及数据存储格式

    字节类型存储方式

    【S7-200】S7-200系列PLC简介及数据存储格式

    字类型存储方式

    【S7-200】S7-200系列PLC简介及数据存储格式

    双字类型存储方式

    【S7-200】S7-200系列PLC简介及数据存储格式
