    【S7-200】Modbus通信示例程序 写线圈

    正文

    先下载 S7-200Modbus库文件及示例程序

    链接:【S7-200】Modbus通信示例程序 写线圈http://pan.baidu.com/s/1mhU2QAs 密码:utq2
    • 物理连接

    S7-224(主站) port0口—-RS485线—–S7-224(从站)port0口

    • 程序

    调用西门子系统Modbus库文件中的指令

    【S7-200】Modbus通信示例程序 写线圈

    给库指令分配存储区(不要和逻辑编写用到的存储区重复)

    【S7-200】Modbus通信示例程序 写线圈

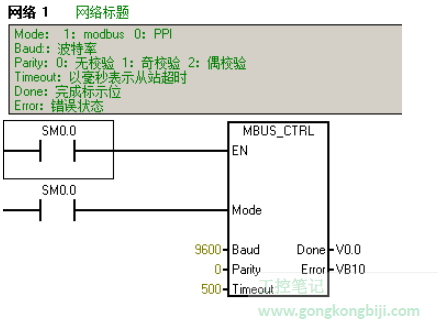

    主站程序:  注释如图中所示

    【S7-200】Modbus通信示例程序 写线圈

    【S7-200】Modbus通信示例程序 写线圈

    【S7-200】Modbus通信示例程序 写线圈

    【S7-200】Modbus通信示例程序 写线圈

    从站程序:  注释如图中所示

    【S7-200】Modbus通信示例程序 写线圈

    【S7-200】Modbus通信示例程序 写线圈

    注:因为功能码是写线圈,所以从站不需要再将VB200中的数据写入QB0中

    【S7-200】Modbus通信示例程序 写线圈

    【S7-200】Modbus通信示例程序 写线圈
