【S7-200】以太网模块CP234-1的S7通信配置介绍—服务器

    S7-200 站长 4014次浏览 扫描二维码

    欢迎添加工控笔记微信公众号和站长微信,交流讨论,共同进步!

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    正文

    通过以太网向导将以太网模块CP243-1配置为服务器,使用STEP 7 Micro/WIN中的向导进行通信的配置即可。在命令菜单中选择工具–以太网向导。

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    第一步是对以太网通信的描述,点击下一步开始以太网配置。

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    如果配置时电脑已经与PLC连接则点击“读取模块”

    如果配置时电脑没有与PLC连接则需要计算以太网模块的位置,然后填写到“模块位置”选择中,如以太网模块

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    选择模块

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

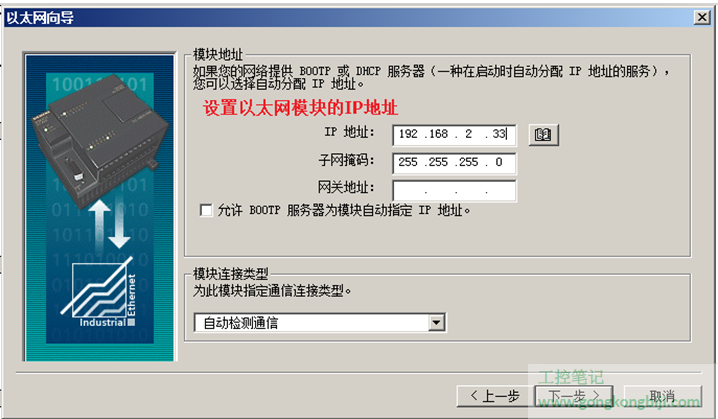

    设置以太网模块的IP地址和子网掩码

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

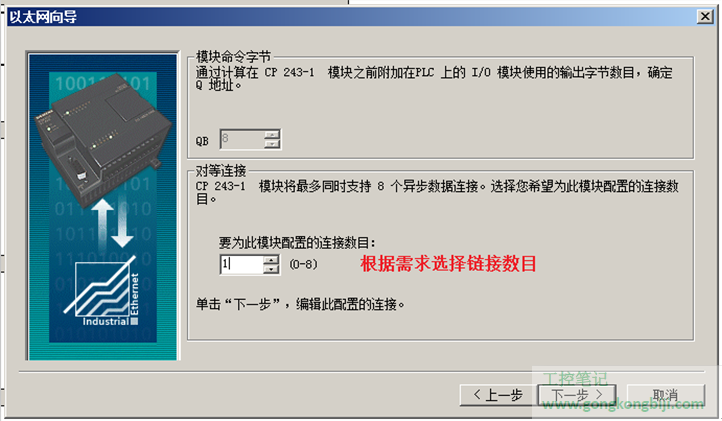

    CP243-1模块需要占用一个QB字节,该字节的地址不能任意填写,需要进行计算(如果通过自动读取模块位置的方式则会自动计算)。计算的规则就是从CPU本体的输出字节开始计算,依次排列到CP243-1的模块位置即可;也可以通过查看PLC菜单中的信息,找到CP243-1模块输出的起始地址。

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    配置连接属性,具体操作如下图

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    设置是否生成CRC保护

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    对以太网向导配置分配V存储区地址 ,该V区地址在程序的其它地方不能被再次使用

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    配置完成,在程序中调用功能块

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器

    下载程序时,需要将系统块及数据块都下载的PLC中

    【S7-200】以太网模块CP234-1的S7通信配置介绍---服务器
