    【S7-200 SMART 】STEP 7-MicroWIN SMART V2.3版本如何通过编程软件恢复出厂值

    正文

    软件版本

    【S7-200 SMART 】STEP 7-MicroWIN SMART V2.3版本如何通过编程软件恢复出厂值

    自S7-200 SMART V2.3版本开始,如果忘记密码,有两种方法可以操作,但需要注意使用对象及固件版本情况:

    方法一、使用 Micro SD 卡将 CPU 恢复为出厂默认状态 方法二、使用软件清除窗口中的“忘记密码” 和 “复位为出厂默认值”将 CPU 重置为出厂设置

    S7-200 SMART V2.3 新推出四种紧凑型串行 CPU (CPU CR20s、CPU CR30s、CPU CR40s 和 CPU CR60s ),紧凑型 CPU 没有 microSD 读卡器,不支持 microSD 卡。因此,如果紧凑型 CPU 忘记密码,只能通过 RS485 端口从软件上操作,重置为出厂设置。紧凑型 CPU 无以太网端口,仅 CPU 本体集成一个 RS485 端口,此端口作为 CPU 的唯一编程端口。使用 STEP 7 Micro/WIN SMART 和 USB-PPI 电缆可以进行上传和下载程序、监控程序、执行固件更新。

    使用方法及使用 CPU 类型配合使用情况如下表所示:

    CPU忘记密码 ST SR CR CRs
    使用Micro SD O O O
    使用软件清除 C C O

    O:表示支持 — : 表示不支持 C : 表示固件版本在 V2.3 及以上支持

    操作步骤:

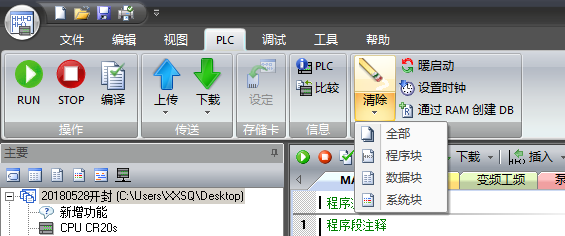

    1.电脑连接上PLC,在编程软件,PLC—清除—全部

    【S7-200 SMART 】STEP 7-MicroWIN SMART V2.3版本如何通过编程软件恢复出厂值

    2. 勾选“复位为出厂默认值”、“忘记密码”,然后点击“清除”

    【S7-200 SMART 】STEP 7-MicroWIN SMART V2.3版本如何通过编程软件恢复出厂值

    3.将PLC断电在重新上电,PLC恢复到出厂默认值
