    【G120变频器】G120变频器通过DDS数据组来实现两组速度的切换

    正文

    问题描述:

    原生产线采用西门子G120变频器的端子多段速控制,采用直接固定速度控制,非组合式多段速控制。现在需要在原来的基础上增加第四段速,简称SP4。

    由于现场生产线的G120变频器上的多功能DI端子已经分配完,无法在原有的基础上增加多个段速。生产线电气值班人员需要配合实际生产需要手动调整G120变频器的固定段速,由于西门子G120变频器的BOP面板在速度修改方面无法与西门子MM440一样可以通过面板对单个位进行修改,修改起来及其不方便,单台变频器的固定段速的速度修改至少需要5min才能修改完成,极大的增加了设备的待机时间。

    因此,需要在不更改西门子G120变频器控制单元接线方式的情况下,选择一种可以通过BOP面板来实现西门子G120变频器的固定段速的快速切换。

    解决方法:

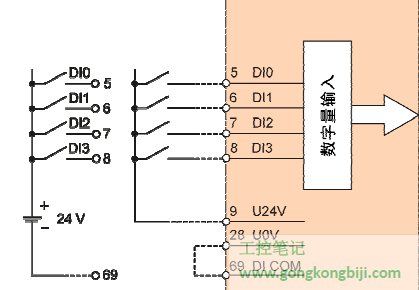

    首先,G120变频器上的5号端子设定为固定段速选择Bit0,6号端子设定为固定段速选择Bit1,7号端子设定为固定段速选择Bit2,其余的DI端子已预先定义好为其他的功能。如下图所示;

    【G120变频器】G120变频器通过DDS数据组来实现两组速度的切换

    结合预先定义好的固定段速选择Bit,对以下的参数进行设置(为为增加新功能之前的配置);

    P1020 —— r722.0   将端子5设定为固定段速选择Bit0

    P1021 —— r722.1   将端子6设定为固定段速选择Bit1

    P1022 —— r722.2   将端子7设定为固定段速选择Bit2

    P1001 —— 750     将端子5的固定段速SP1设定为750rpm/min

    P1001 —— 250     将端子6的固定段速SP2设定为250rpm/min

    P1001 —— 450     将端子7的固定段速SP3设定为450rpm/min

    本次在线改造需要在原来的基础上,根据不同的生产需要来选择不同的生产速度。具体配置高速生产模式如表1所示,正常生产模式如表2所示;

    高速生产模式

    表1:

    序号 名称 生产走速
    1 固定段速SP1 750rpm/min
    2 固定段速SP2 250rpm/min
    3 固定段速SP3 450rpm/min

    表2:

    正常生产模式
    序号 名称 生产走速
    1 固定段速SP1 500rpm/min
    2 固定段速SP2 250rpm/min
    3 固定段速SP3 350rpm/min

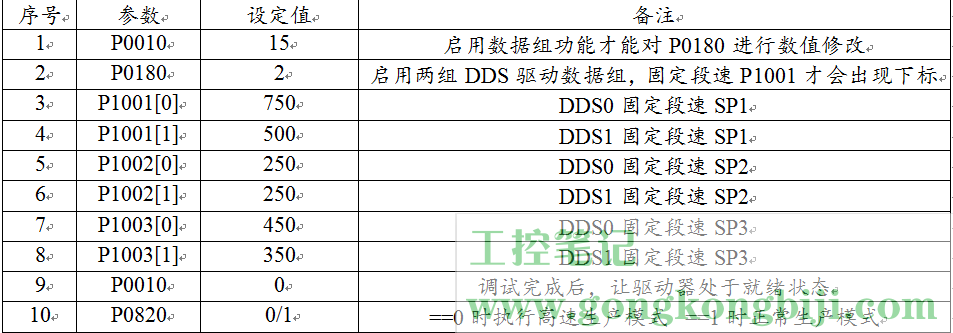

    为了实现以上功能,需要利用西门子G120变频器的DDS功能,利用数据组的功能来实现不同速度的切换,具体设置如下表3的参数设定。

    【G120变频器】G120变频器通过DDS数据组来实现两组速度的切换
