WinCC 如何设置文本显示的文字跟随变量变化

    WinCC 站长 7273次浏览 1个评论 扫描二维码

    软件版本:WINCC V7.3.0.0

    通过变量来控制文本来显示的文字“停止”“启动”,

    再画面中调用一个文本控件,属性—字体—文本—右键—动态对话框

    WinCC 如何设置文本显示的文字跟随变量变化

    关联变量,并设置变量在不同状态下文本对应的文字

    如下图:变量=1时文本为“启动”,变量=0时文本为“停止”

    WinCC 如何设置文本显示的文字跟随变量变化

    可以设置一下文本的更新周期,文本变化效果更快一些

    WinCC 如何设置文本显示的文字跟随变量变化

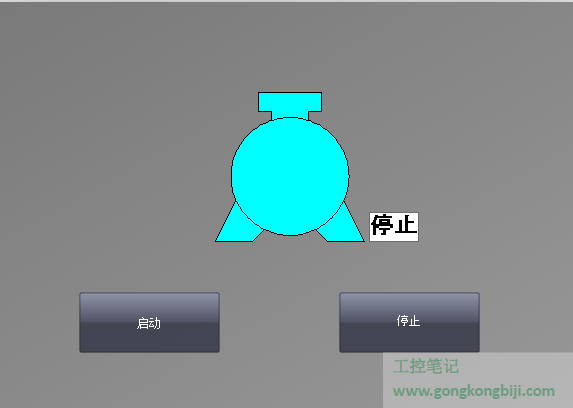

    测试

    WinCC 如何设置文本显示的文字跟随变量变化

    WinCC 如何设置文本显示的文字跟随变量变化
