【通信连接】S7-1200与WINCC7.3常规连接

    S7-1200 站长 12886次浏览 1个评论 扫描二维码

    WinCC V7.2版本起(WinCC V7.2 Upd6以上),软件新增加了 “SIMATIC S7-1200, S7-1500 Channel”通道,用于WinCCS7-1200/S7-1500 PLC之间的通信。此驱动只支持以太网通讯,使用 TCP/IP 协议。

    版本要求:WinCC V7.2 Upd6以上、S7-1200 固件版本V4.0以上
    文档示例的软/硬件环境
    硬件:WinCC项目运行的电脑自带普通以太网卡、CPU 1214C
    软件:WinCC V7.3、Step7 V13 SP1(用于组态S7-1200)



    具体操作

    1.设置PLC通讯参数

    在TIA博图组态软件中打开S7-1200项目,关于PLC硬件组态步骤在此不详述。

    注意,如果您使用固件版本为 V4.0 以上的 S7-1200 CPU,则需要如下额外设置,才能保证通信正常。

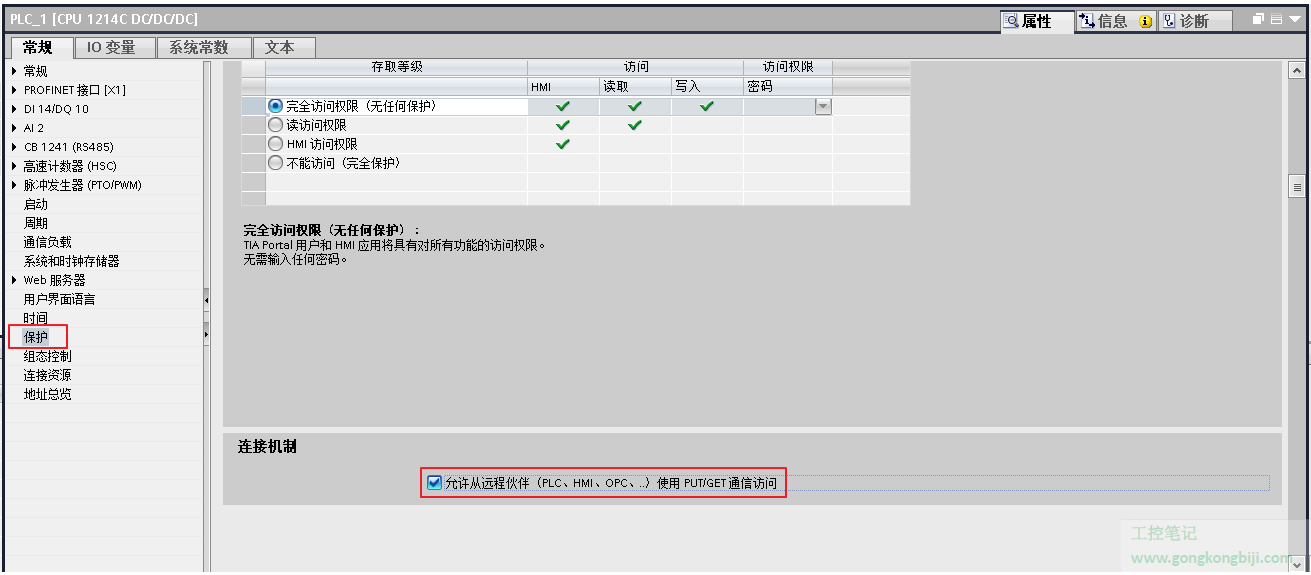

    请点开 CPU 的设备组态,“属性->常规->保护”里“连接机制”一项需要勾选“允许从远程伙伴(PLC\HMI\OPC\…)使用 PUT/GET 通信访问”,如下图所示:

    【通信连接】S7-1200与WINCC7.3常规连接

    设置PLC的IP地址

    【通信连接】S7-1200与WINCC7.3常规连接

    1. 电脑网卡参数设置

    在操作系统网络连接中设置此网卡的IP地址以及子网掩码,在此例中,IP地址和PLC的IP地址在同一样网段中,子网掩码一致

    【通信连接】S7-1200与WINCC7.3常规连接

    【通信连接】S7-1200与WINCC7.3常规连接 【通信连接】S7-1200与WINCC7.3常规连接 【通信连接】S7-1200与WINCC7.3常规连接

    PLC和电脑之间接入以太网通讯电缆,测试电脑与PLC之间物理连接是否正常。选择操作系统左下角“开始”菜单,在最下一行运行栏中输入“CMD”命令,然后敲回车进入DOS命令界面。在界面中输入ping命令,格式:ping  <PLC IP地址> 回车。如果物理连接正常如图6. 所示;如果显示超时或者硬件故障,请检查IP地址设置、网卡驱动以及物理网线。

    【通信连接】S7-1200与WINCC7.3常规连接

    1. 设置PG/PC接口

    打开电脑的控制面板,选择“设置 PG/PC 接口”选项

    【通信连接】S7-1200与WINCC7.3常规连接

    在界面中点击“应用程序访问点”下拉列表,选择<添加/删除>

    【通信连接】S7-1200与WINCC7.3常规连接

    在弹出框中“新建访问点”填写“S7-1200”,点击“添加”按钮添加访问点,完成后关闭对话框

    【通信连接】S7-1200与WINCC7.3常规连接

    返回“设置 PG/PC 接口”界面,“应用程序访问点”选择“S7-1200”,“为使用的接口分配参数”选择普通以太网卡的TCPIP协议,完成后点击“确定“退出。

    【通信连接】S7-1200与WINCC7.3常规连接

    1. WinCC配置

    在WinCC项目中可添加此驱动,打开变量管理界面,选择“变量管理”点击鼠标右键,选择“添加新的驱动程序”,在驱动列表中选择“SIMATIC S7-1200, S7-1500 Channel”驱动。

    【通信连接】S7-1200与WINCC7.3常规连接

    鼠标右键“SIMATIC S7-1200, S7-1500 Channel”驱动下“OMS+”选项,选择新建连接新建与S7-1200 PLC的连接。右键选择连接名称,选择连接参数

    【通信连接】S7-1200与WINCC7.3常规连接 【通信连接】S7-1200与WINCC7.3常规连接

    连接参数中,“IP地址填写PLC通讯端口的IP地址,访问点填写设置 PG/PC接口中设置的访问点,产品系列填写“ S7 1200”,如图11.所示。

    【通信连接】S7-1200与WINCC7.3常规连接

    在新建的连接列表中,创建对应的变量

    【通信连接】S7-1200与WINCC7.3常规连接

    测试

    【通信连接】S7-1200与WINCC7.3常规连接 【通信连接】S7-1200与WINCC7.3常规连接
