【S7-200 SMART 】S7-200 SMART PLC 如何使用SD卡升级CPU固件版本

    S7-200Smart 站长 8836次浏览 0个评论 扫描二维码

    注意事项:

    • S7-200 SMART CPU 支持商用MicroSD卡(支持容量为4G,8G,16G;2G和 32G容量不支持 ):可用于程序传输,CPU固件更新,恢复 CPU 出厂设置。
    • 存储卡需要采用FAT32文件系统格式。
    • 插入或者拔出SD卡必须在CPU断电或者停止状态下才能操作。
    • 恢复出厂设置不会更改CPU的固件版本,CPU 固件版本将保持为恢复出厂设置操作之前的固件版本。

    【S7-200 SMART 】S7-200 SMART PLC 如何使用SD卡升级CPU固件版本

    详细操作

    1. 去西门子官网下载SMART的固件版本,然后存在SD卡的根目录下
    2. 在 CPU 断电状态下将包含固件文件的存储卡插入 CPU ;

    【S7-200 SMART 】S7-200 SMART PLC 如何使用SD卡升级CPU固件版本

    1. 给 CPU 上电,CPU 会自动识别存储卡为固件更新卡并且自动更新 CPU 固件。更新过程中RUN 指示灯和 STOP 指示灯以 2 HZ 的频率交替点亮。
    2. 当 CPU 只有 STOP 灯开始闪烁,表示“固件更新”操作成功,从 CPU 上取下存储卡。

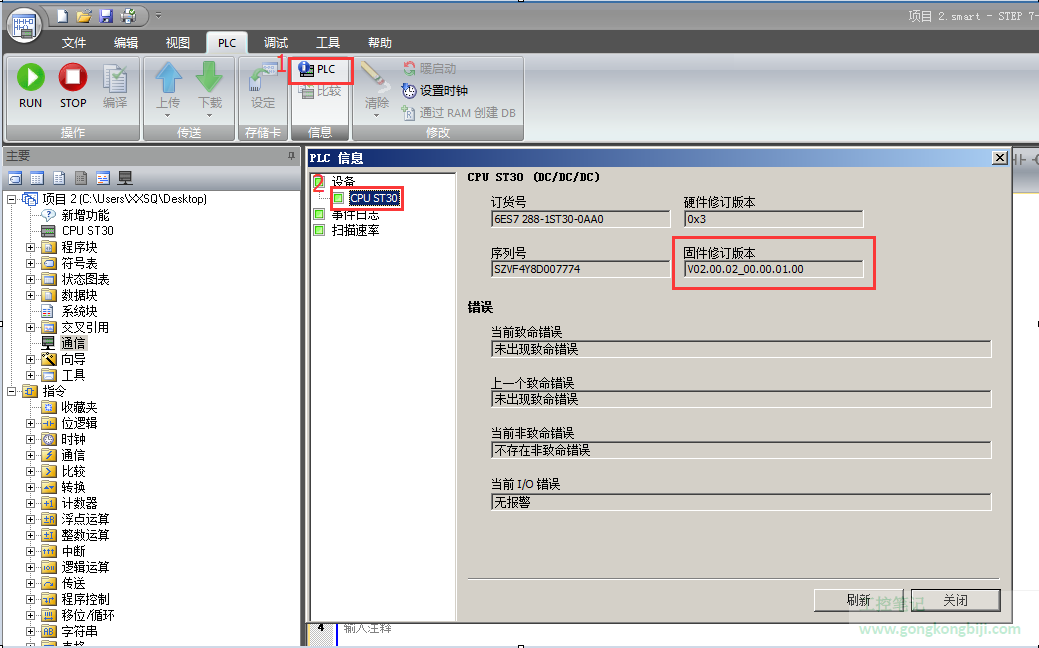

    3. 给 CPU 重新上电,在 Micro/WIN SMART 中查看CPU固件版本

    【S7-200 SMART 】S7-200 SMART PLC 如何使用SD卡升级CPU固件版本
