    【S7-200】Modbus通信示例程序 读存储区

    正文

    先下载 S7-200Modbus库文件及示例程序

    链接:【S7-200】Modbus通信示例程序 读存储区http://pan.baidu.com/s/1pKVIFmN 密码:07b8
    • 物理连接

    S7-224(主站) port0口—-RS485线—–S7-224(从站)port0口

    • 程序

    调用西门子系统Modbus库文件中的指令

    【S7-200】Modbus通信示例程序 读存储区

    给库指令分配存储区(不要和逻辑编写用到的存储区重复)

    【S7-200】Modbus通信示例程序 读存储区

    主站程序:  注释如图中所示

    【S7-200】Modbus通信示例程序 读存储区

    【S7-200】Modbus通信示例程序 读存储区

    【S7-200】Modbus通信示例程序 读存储区

    【S7-200】Modbus通信示例程序 读存储区

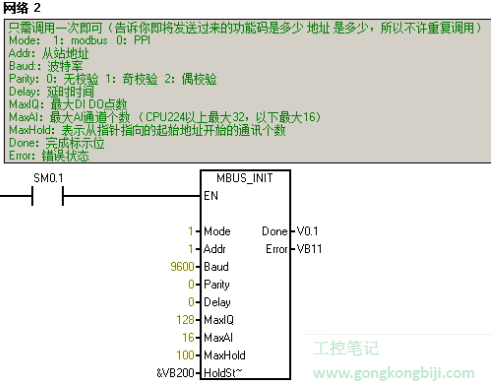

    从站程序:  注释如图中所示

    【S7-200】Modbus通信示例程序 读存储区

    【S7-200】Modbus通信示例程序 读存储区

    【S7-200】Modbus通信示例程序 读存储区

    【S7-200】Modbus通信示例程序 读存储区

    • 数据流向

    从站1写入VW200——-modbus——-主站VW100=1  电亮Q0.0

    从站2写入VW202——-modbus——-主站VW102=2  电亮Q0.1

    从站3写入VW204——-modbus——-主站VW104=3  电亮Q0.2

    从站4写入VW206——-modbus——-主站VW106=4  电亮Q0.3

    从站5写入VW208——-modbus——-主站VW108=5  电亮Q0.4

    从站6写入VW210——-modbus——-主站VW110=6  电亮Q0.5

    从站7写入VW212——-modbus——-主站VW112=7  电亮Q0.6

    从站8写入VW214——-modbus——-主站VW114=8  电亮Q0.7

    • 实际照片

    【S7-200】Modbus通信示例程序 读存储区
