    【精智触摸屏】KT1200触摸屏与S7-200SMART通信连接-S7以太网

    正文

    创建连接

    选择通信驱动程序“SIMATIC S7-200”,组态PLC的IP地址“192.168.0.3”

    【精智触摸屏】KT1200触摸屏与S7-200SMART通信连接-S7以太网

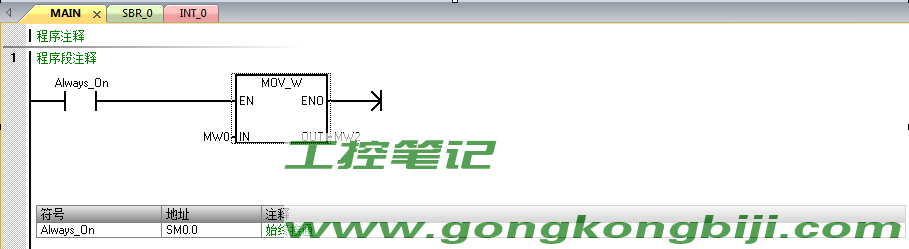

    编写PLC程序  MW0的数据写入MW2中

    【精智触摸屏】KT1200触摸屏与S7-200SMART通信连接-S7以太网

    触摸屏中分别创建这两个变量

    【精智触摸屏】KT1200触摸屏与S7-200SMART通信连接-S7以太网

    组态画面,并调用两个IO域分别关联 MW0和MW2,然后分别下载触摸屏程序和PLC程序。

    【精智触摸屏】KT1200触摸屏与S7-200SMART通信连接-S7以太网

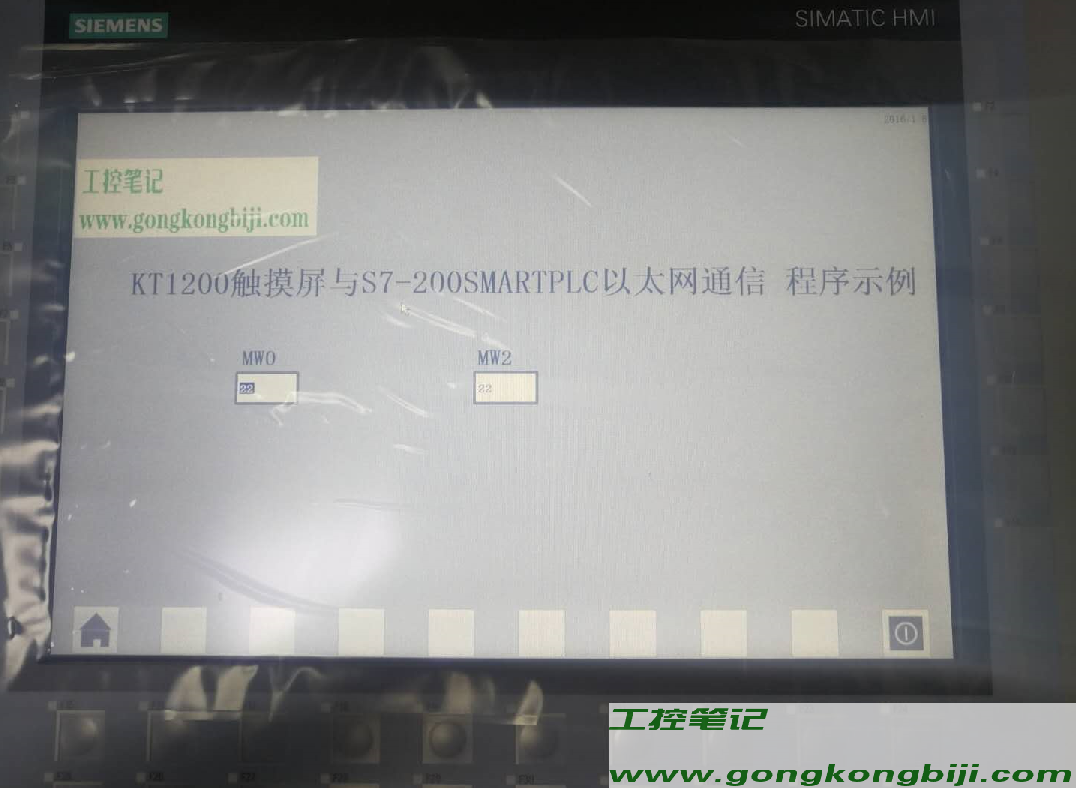

    测试,向WM0写入“22”,MW2显示数据变成“22”

    【精智触摸屏】KT1200触摸屏与S7-200SMART通信连接-S7以太网

    监控PLC程序

    【精智触摸屏】KT1200触摸屏与S7-200SMART通信连接-S7以太网
