    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI

    正文

    创建连接

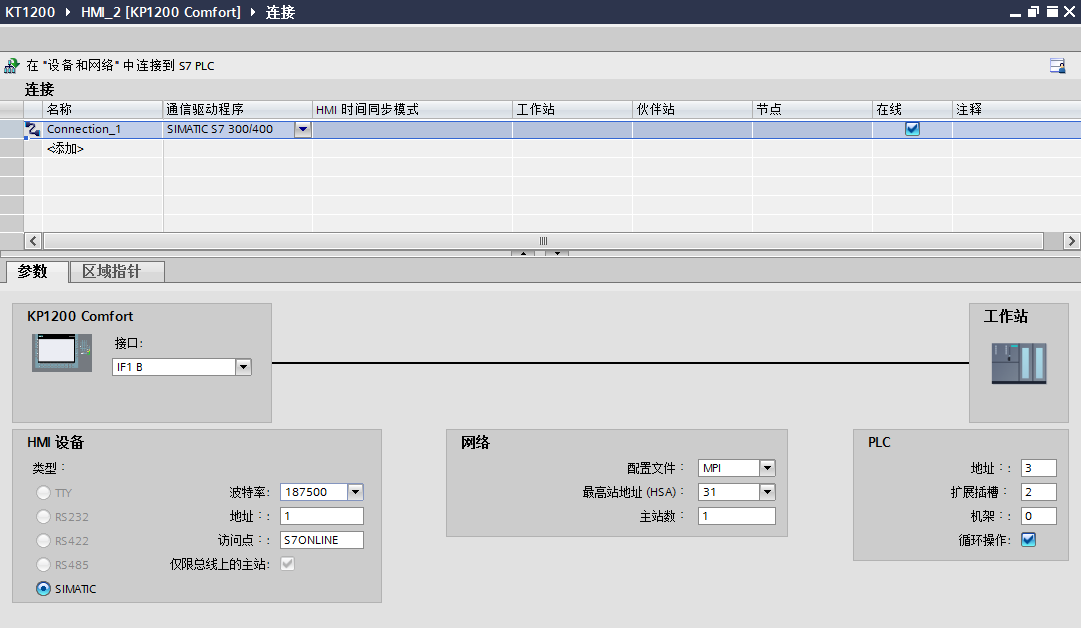

    选择通信驱动程序“SIMATIC S7-300/400”,

    组态触摸屏的地址为“1”、波特率“187500”、协议选择“MPI”、PLC地址“3”

    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI

    触摸屏中分别创建两个变量“MW20”、“MW22”

    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI

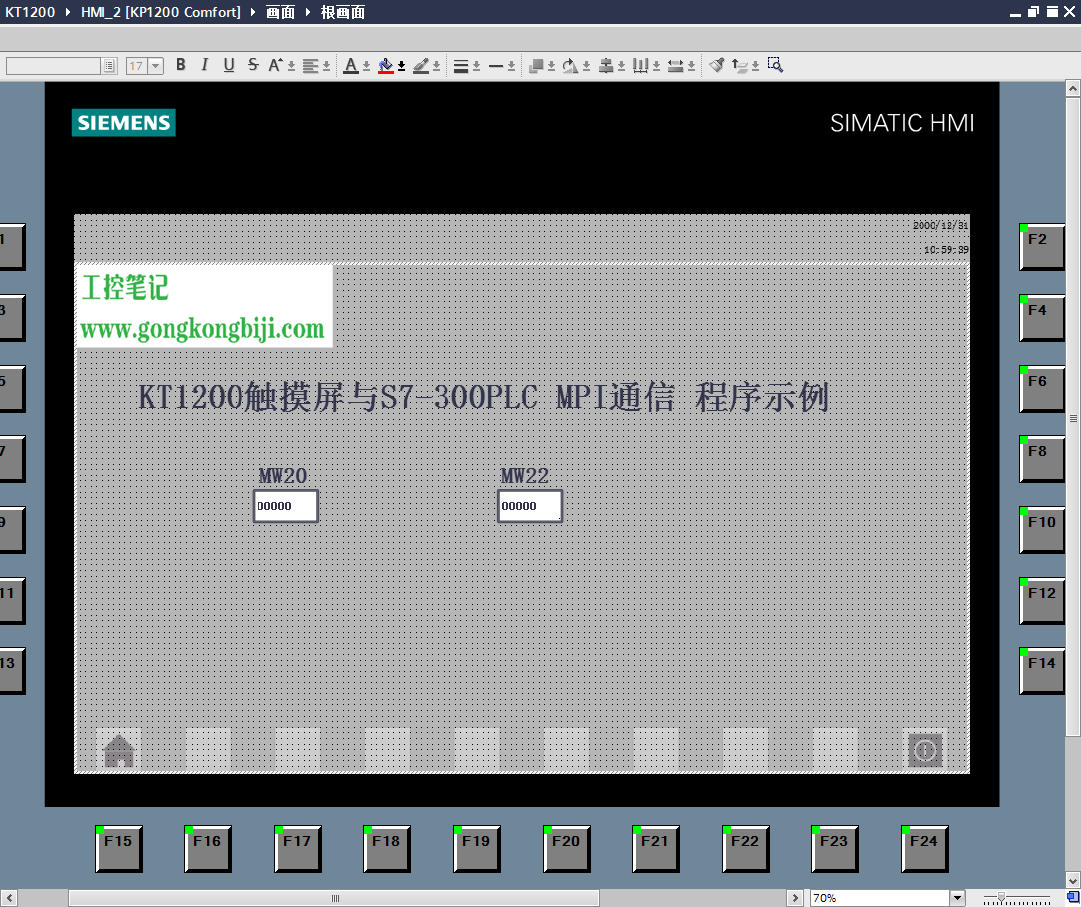

    组态画面,并调用两个IO域分别关联 MW20和MW22,然后触摸屏程序

    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI

    PLC设置

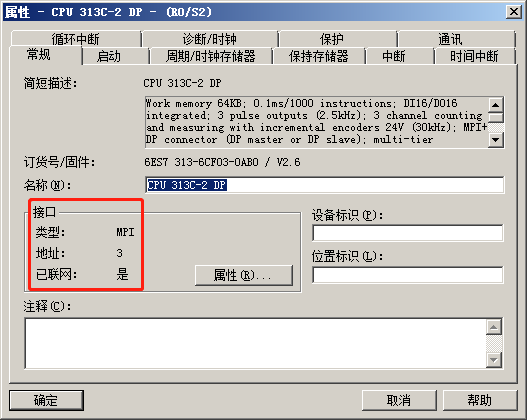

    在STEP7中硬件组态中设置CPU的MPI地址“3”

    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI

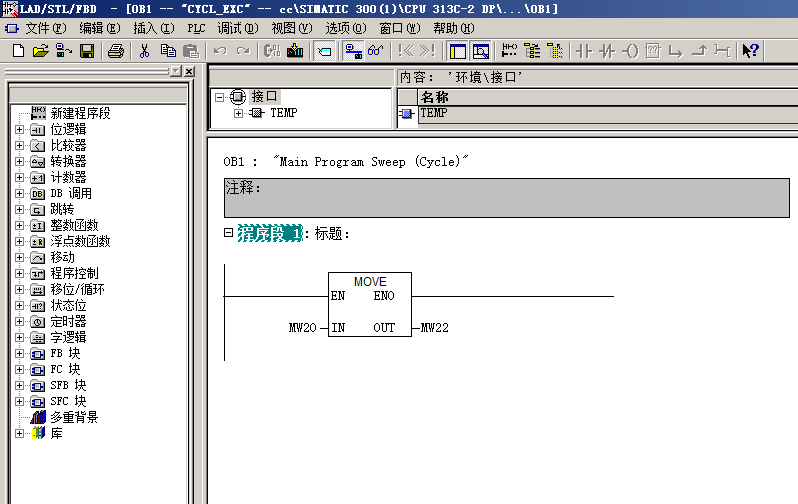

    编写PLC程序,将“MW20”写入“MW22”

    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI

    测试

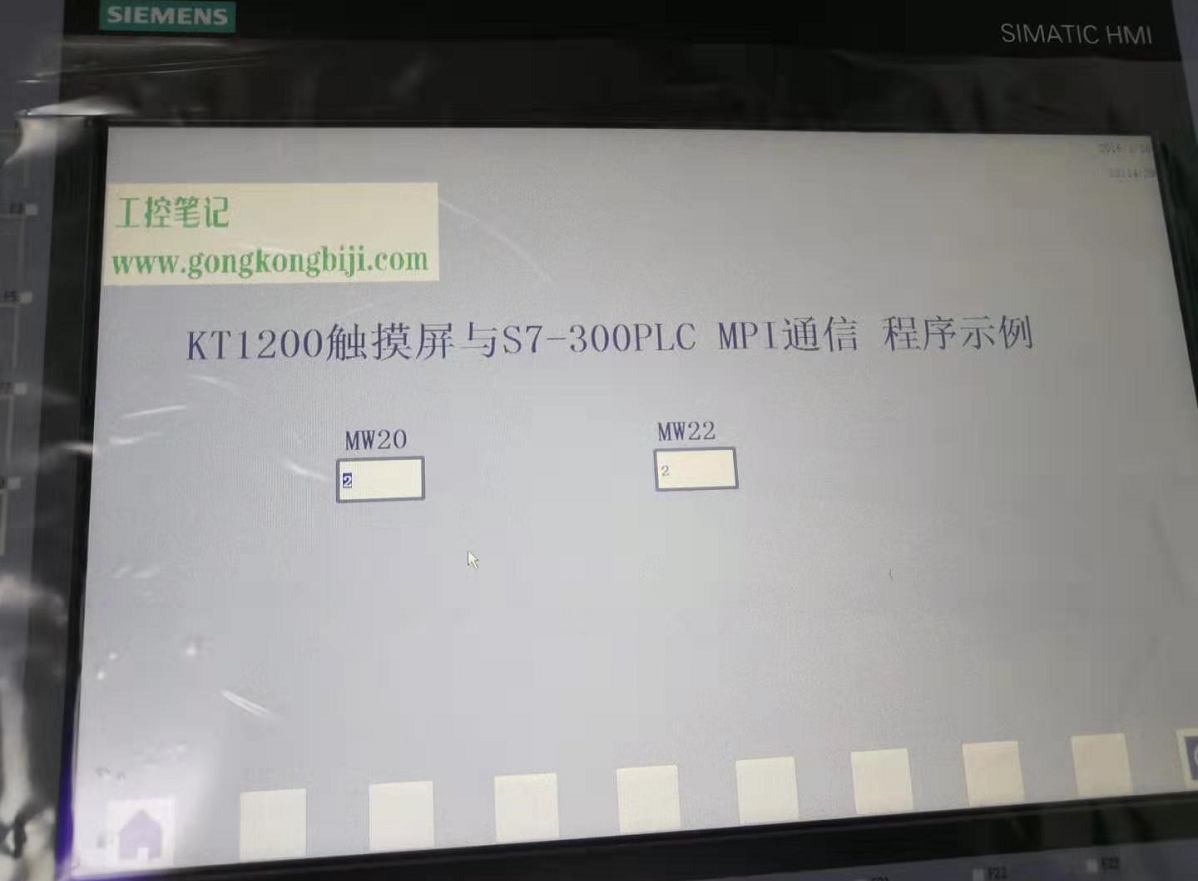

    在触摸屏中向MW20写入数据“2”, MW22显示数据变成“2,”

    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI

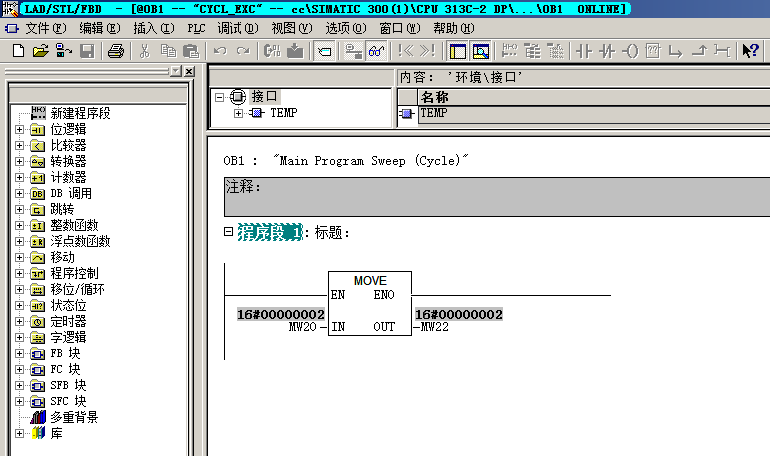

    监控PLC程序

    【精智触摸屏】KT1200触摸屏与S7-300通信连接-MPI
