    项目介绍

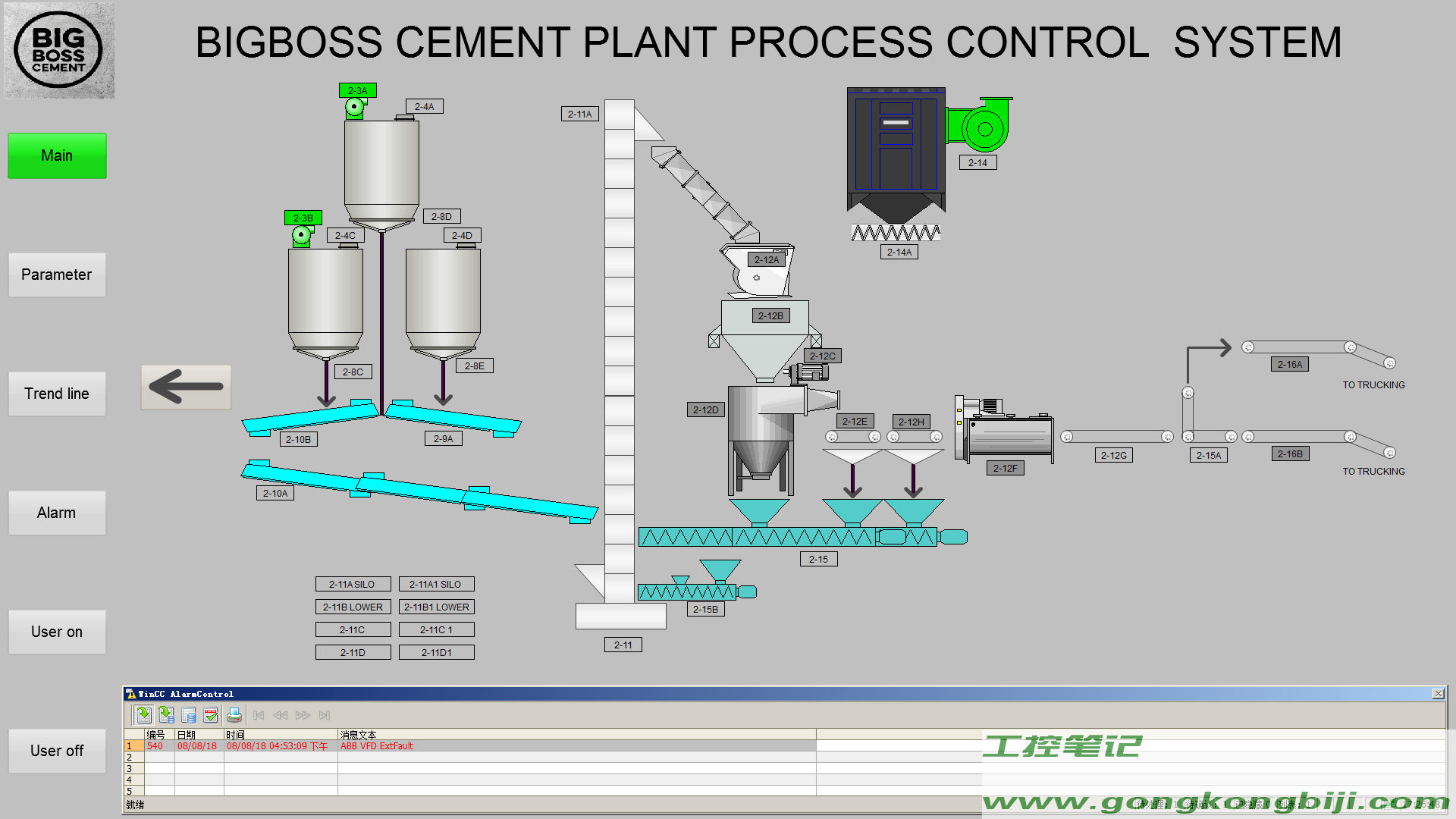

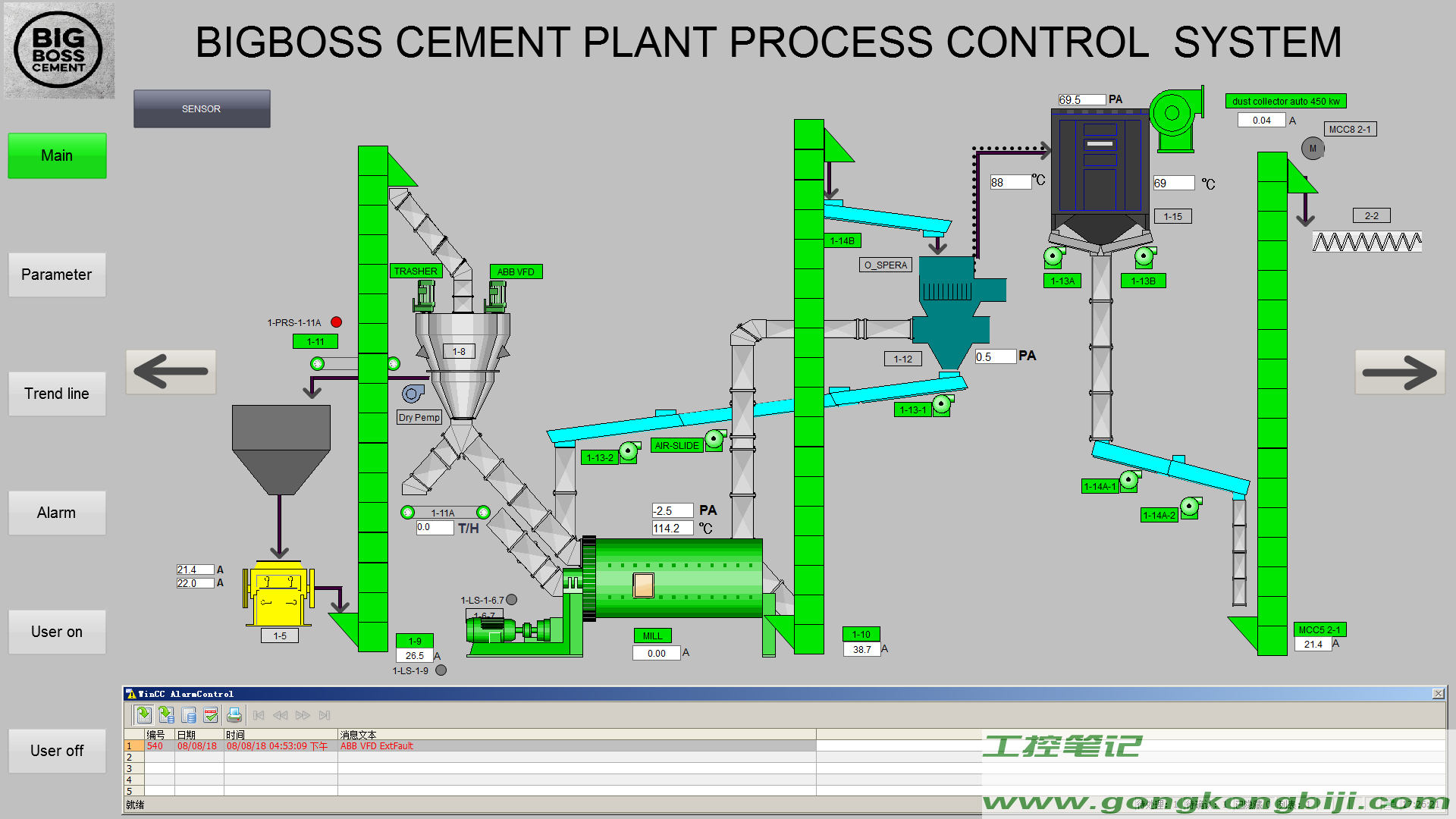

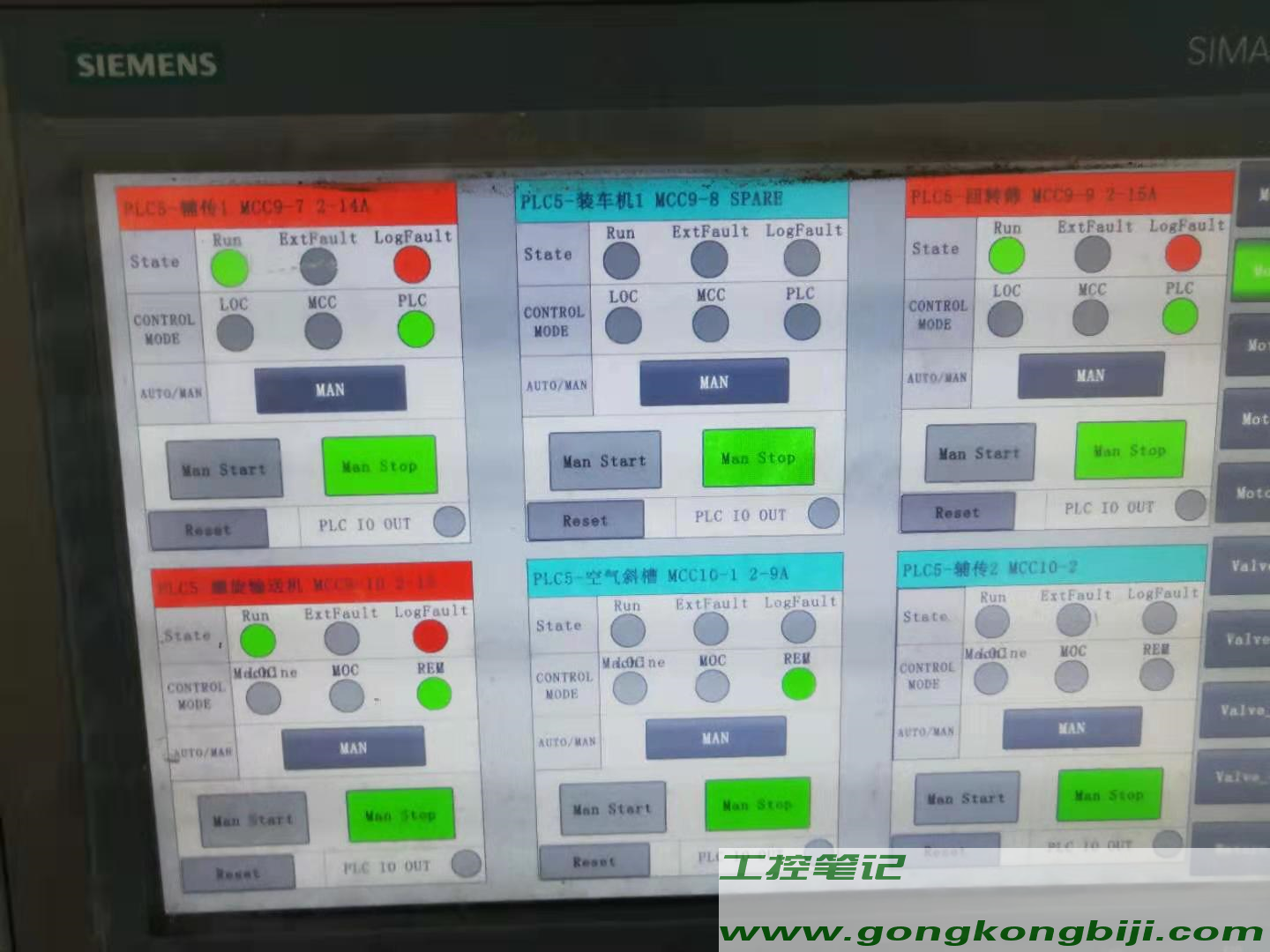

    该项目为水泥厂控制系统,项目位于菲律宾旁帮嘎省波拉克市。系统分为烘干、磨粉、包装三个工段,由一套SIMATIC S7-1511作为主CPU,下设6个ET200SP从站,每个工段有2个ET200SP从站。每个工段控制界面分为KTP1200触摸屏和WINCC7.3

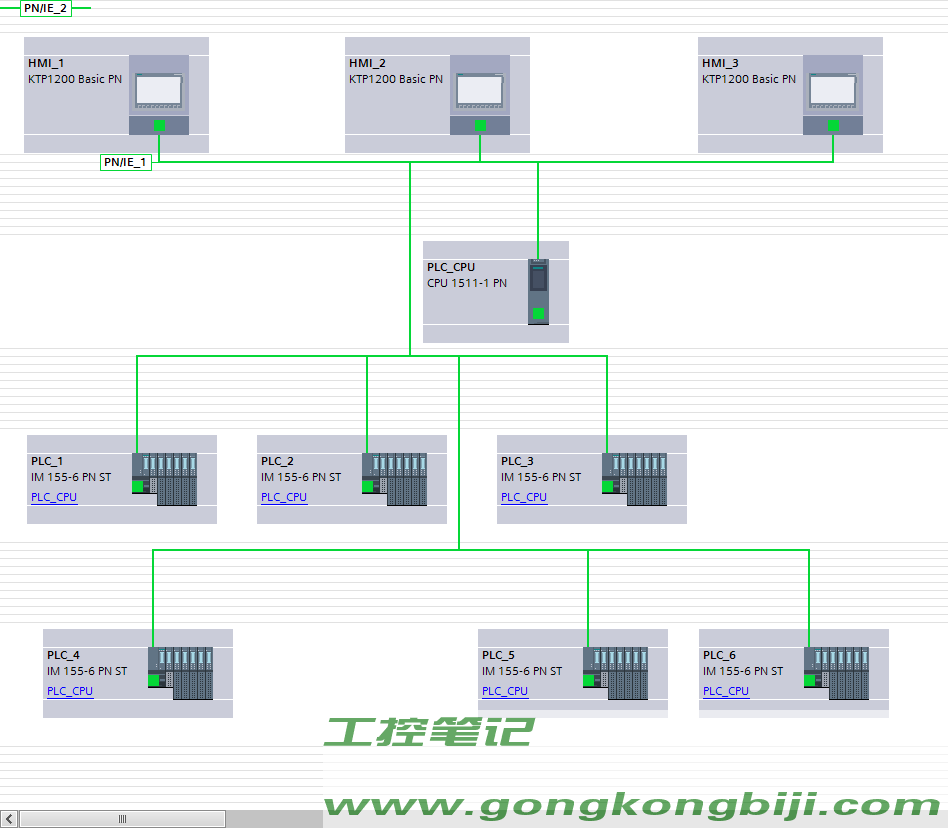

    网络结构图

    控制系统功能:

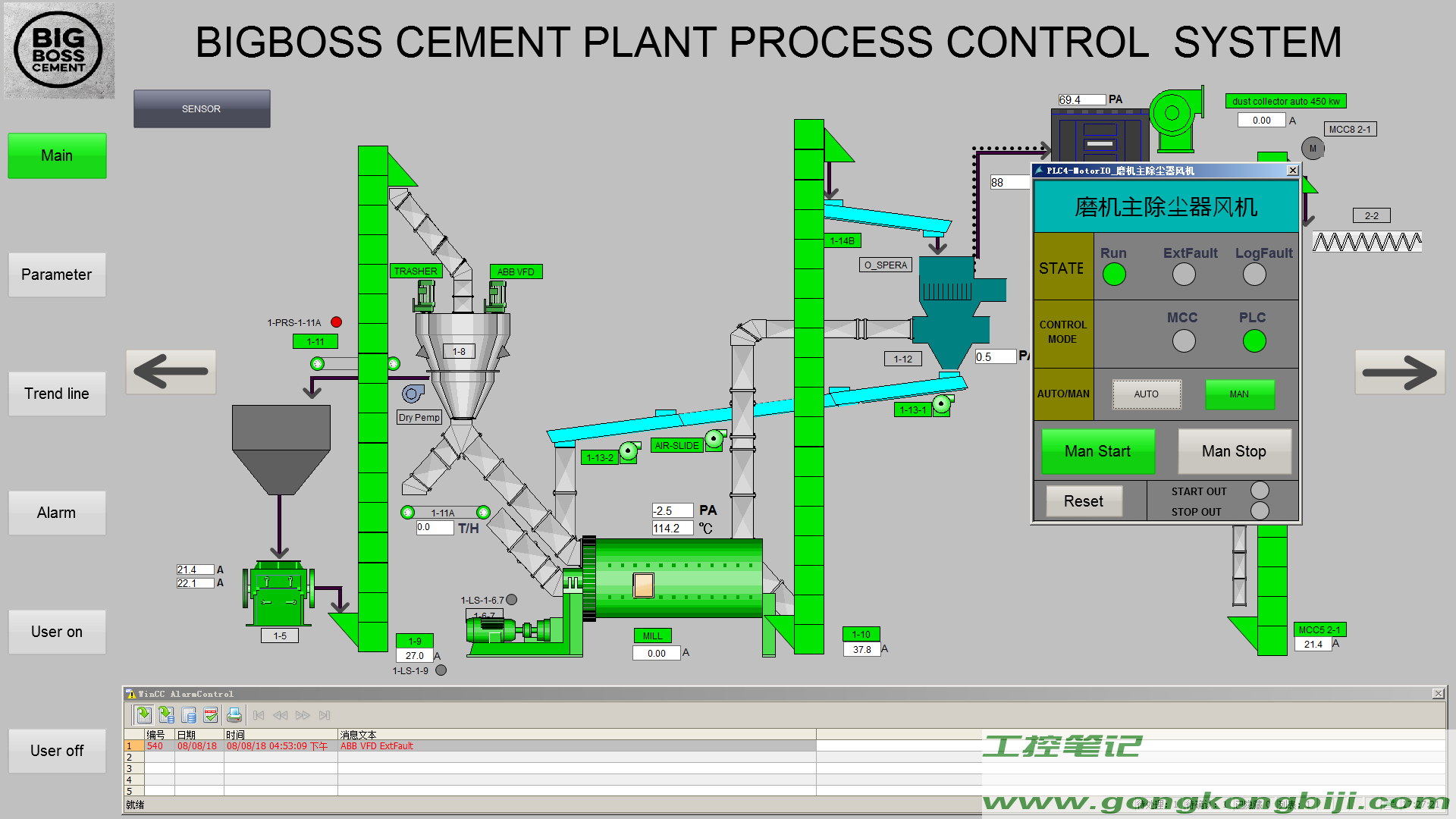

    设备控制:控制系统内所有电机阀门分为 就地控制箱/电气控制柜/PLC柜控制,并对磨机控制柜、锟压机控制柜、磨机主除尘器风机控制柜、打散机干油泵控制柜进行控制及控制及状态监控。

    电机电流监控: 系统内所有的超过30KW的电机均需要进行电流监控,采用正泰PD666系列电流表通过Modbus通信讲实时电流读取到PLC内。

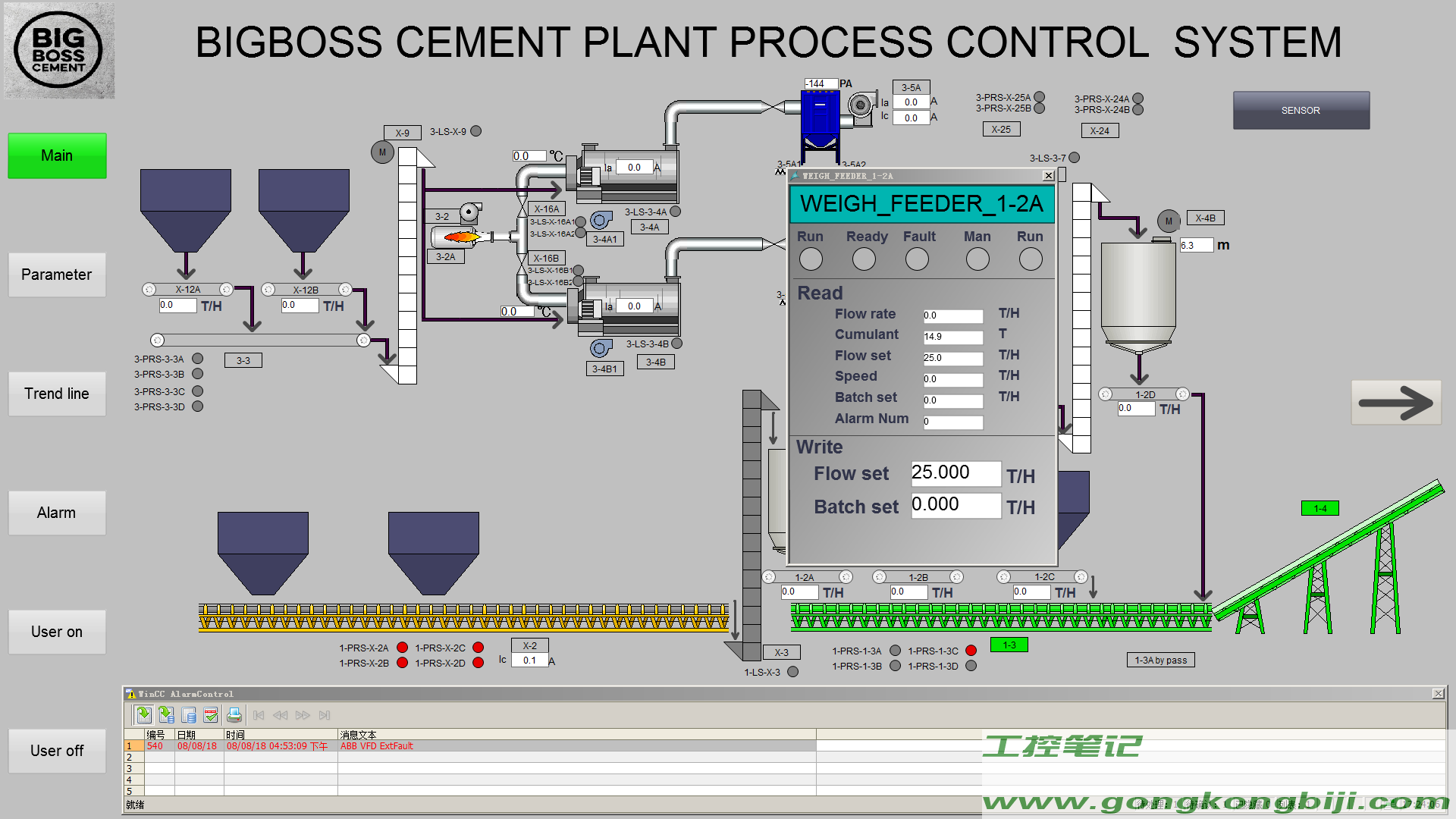

    皮带秤控制:系统内包含6个皮带秤,通过Modbus通讯与皮带秤控制器连接,将实时流量、设定产量、皮带秤状态、累计产量显示在上位机中,并可控制皮带秤启停和设置产量。

    自动卸料:包装工艺段拥有3个卸料仓,通过雷达传感器检测仓体实际物料,并进行统一的全自动卸料。

    信息记录:对所包含设备的故障信息进行记录及备份

    历史曲线:对系统中所有温度、压力、压差、电机振动信号、电流等模拟量进行历史曲线记录。

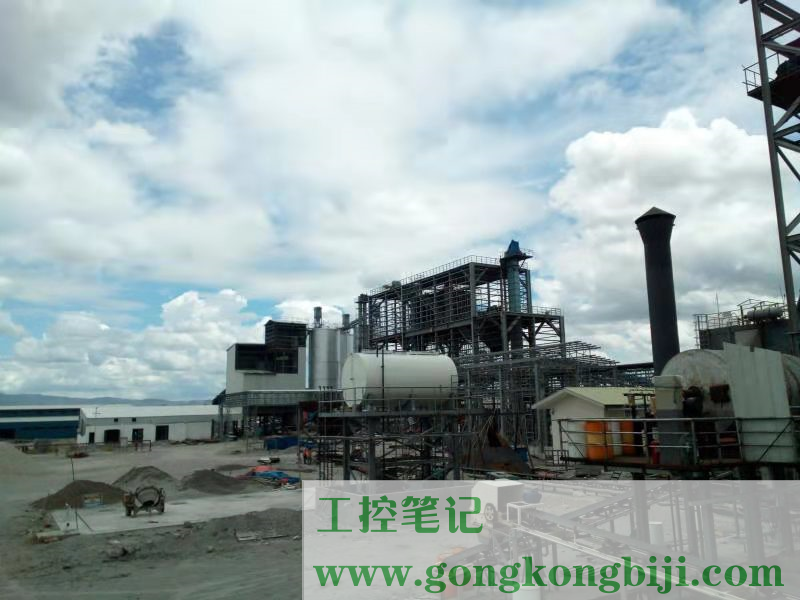

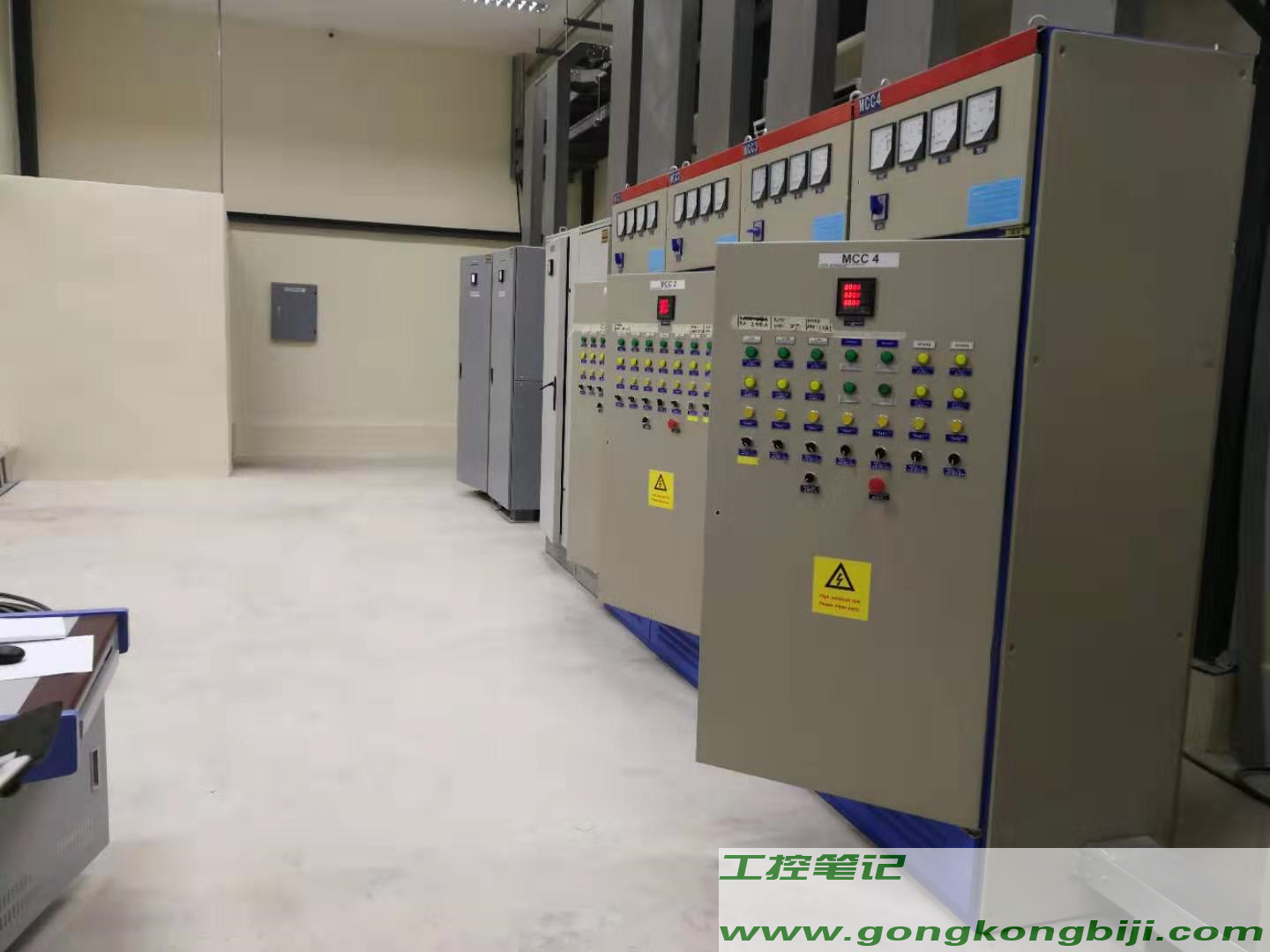

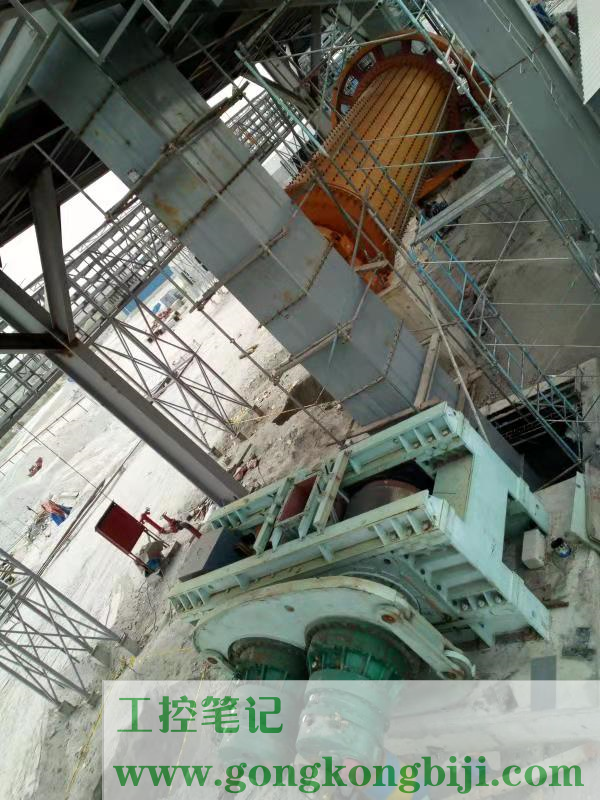

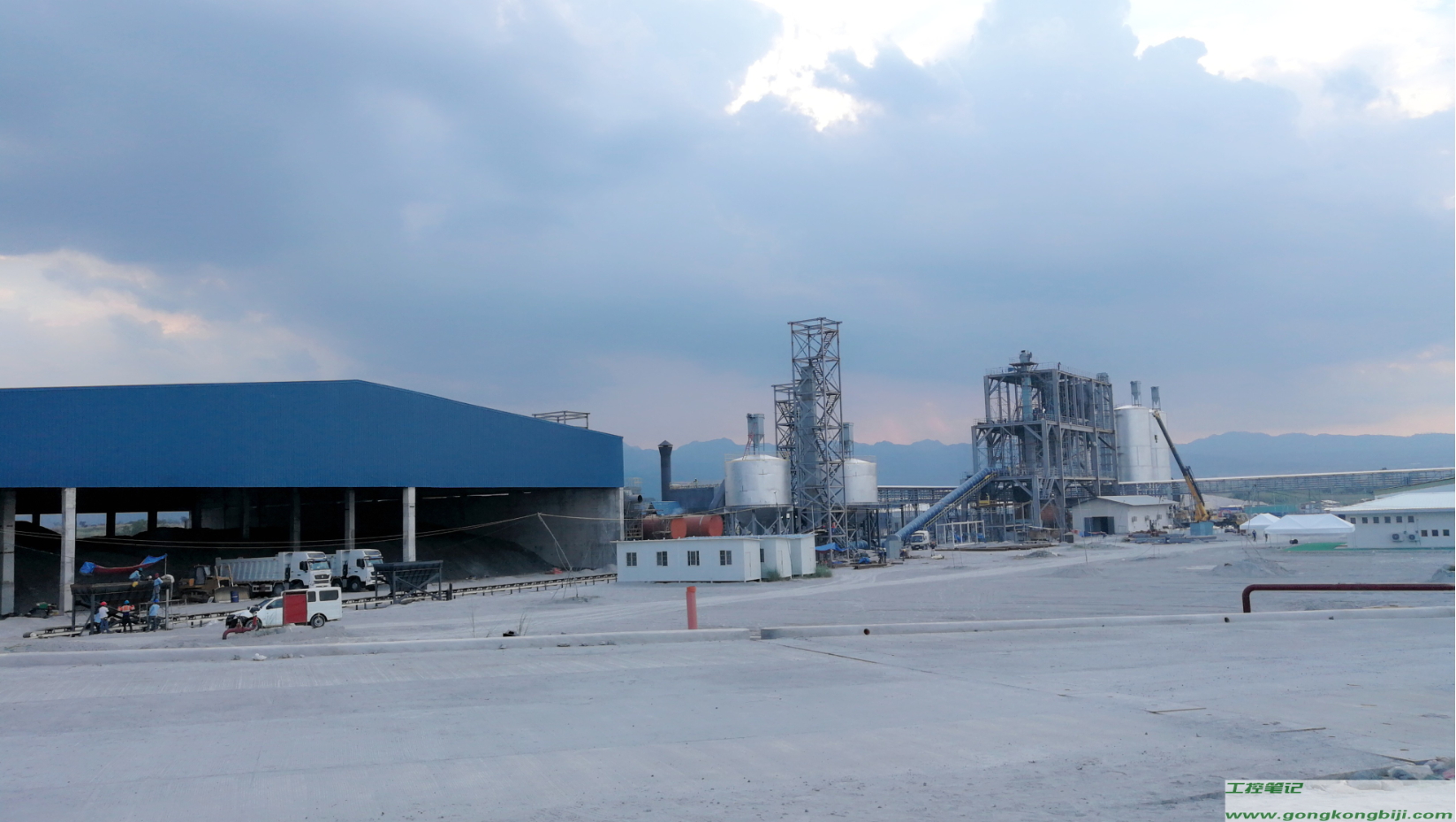

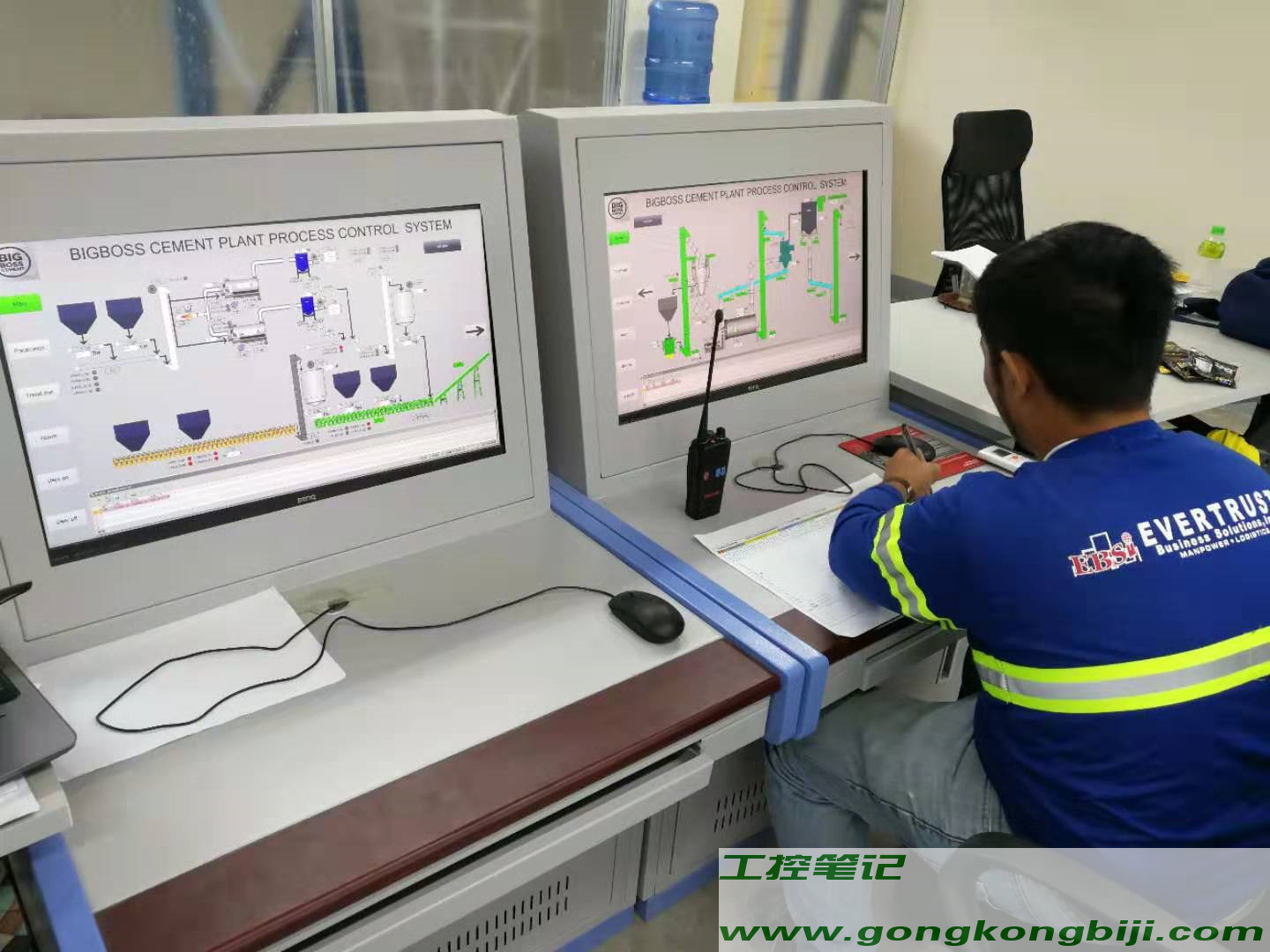

    项目照片
