【项目案例】摩洛哥某光热电站暖通集控系统

    项目案例 站长 2279次浏览 扫描二维码

    站长联系邮箱:

    1079594450@qqcom

    联系电话:

    13714543539



    项目介绍:

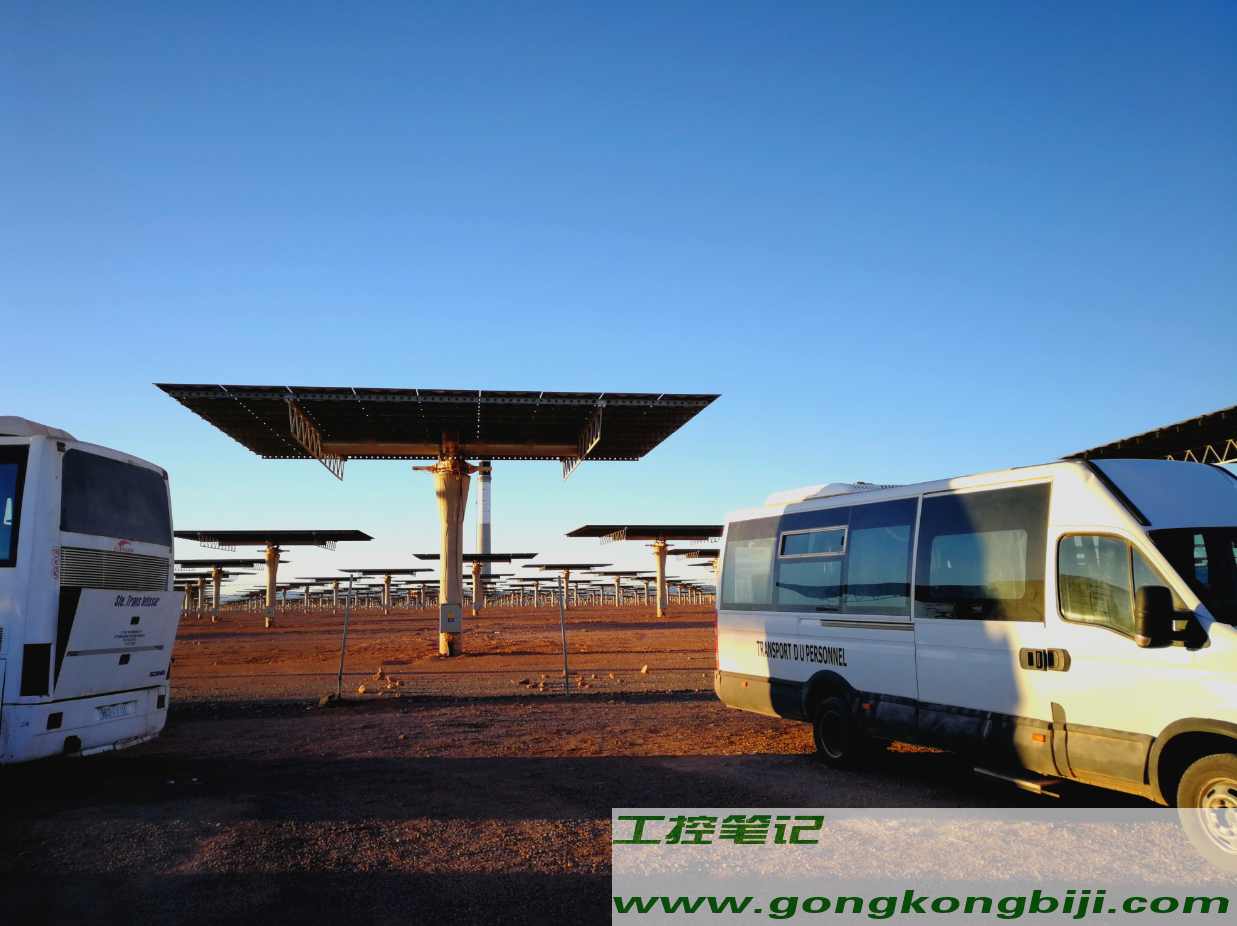

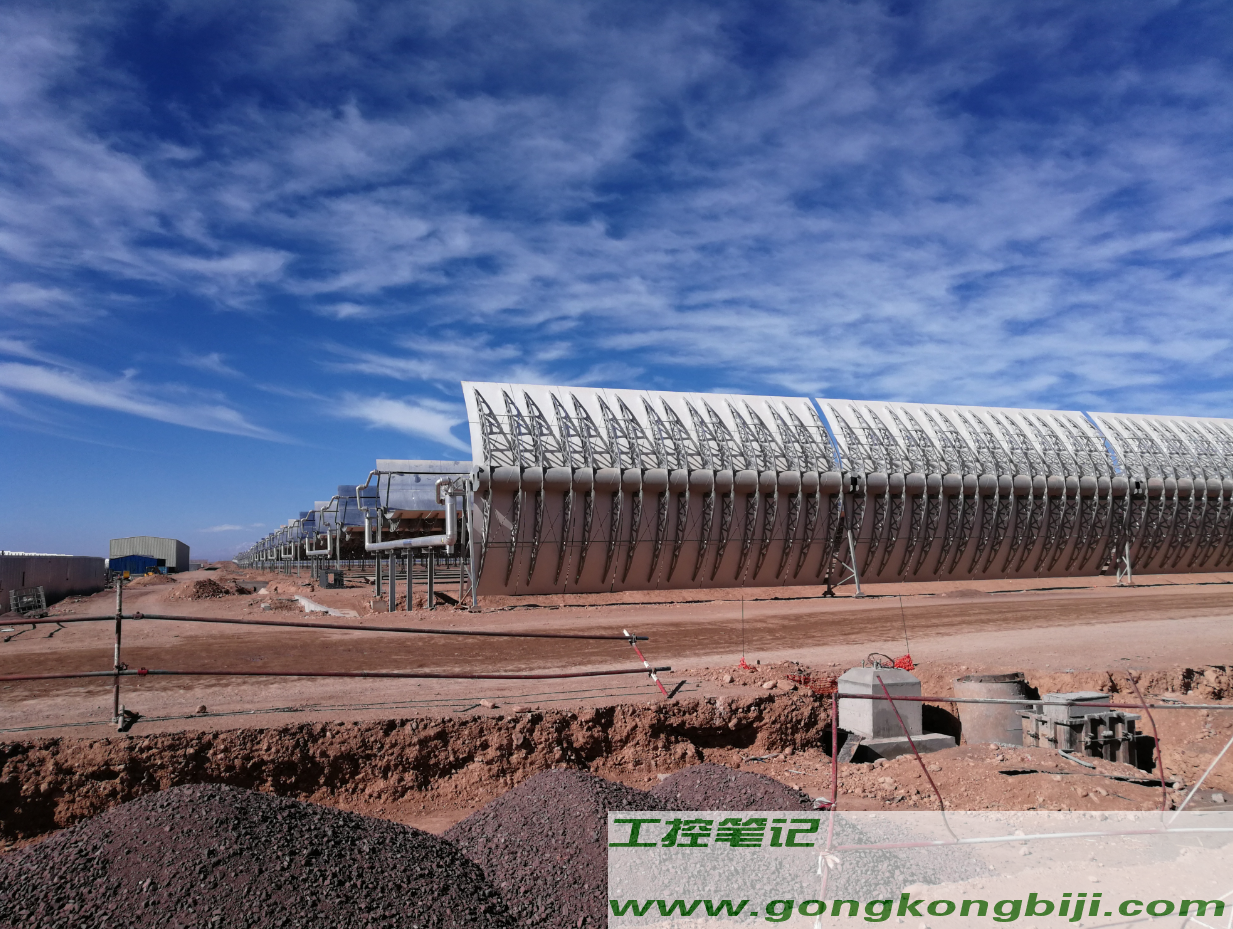

    项目位于摩洛哥东部的瓦尔扎扎特市,共分为三期,其中二期是目前世界上最大的单体槽式光热发电站。

    集控系统位于二期,包含有3类设备种类:制冷机、水泵及管道温度PLC控制箱、恒温恒湿机。制冷机为冷源,水泵为冷源输送设备,恒温恒湿机为空调末端。共分为5个区域:ACC机房、主控楼、导热油机房、盐区控制楼、熔盐罐区。除熔盐罐区外,每个区域都有完整的从冷源到空调末端的设备。

    集控系统采用西门子S7-400冗余系列PLC,可实现二期所有暖通设备的集中管理,并进行数据归档。

    (图片来源于网络)

    该光热电站是中国公司首个海外光热工程,也是“一带一路”的重点工程,2018年春节档热映的电影《红海行动》其中的一些拍摄场地就是在此电站。



    系统概述:

    配置:

    • S7-400H冗余系统套:主站PLC,具备硬件冗余功能,是整个控制系统的核心。
    • S7-200:小型PLC,所有设备的就地控制器,通过S7以太网通信协议或OPC协议与主站PLC进行通信。
    • ET200M:分布式I/O站,配置冗余功能,支持热插拔,采用Profibus DP总线接入主站PLC。
    • 工控机:工业级计算机,抗冲击。抗振动,防电磁干扰,安全可靠。

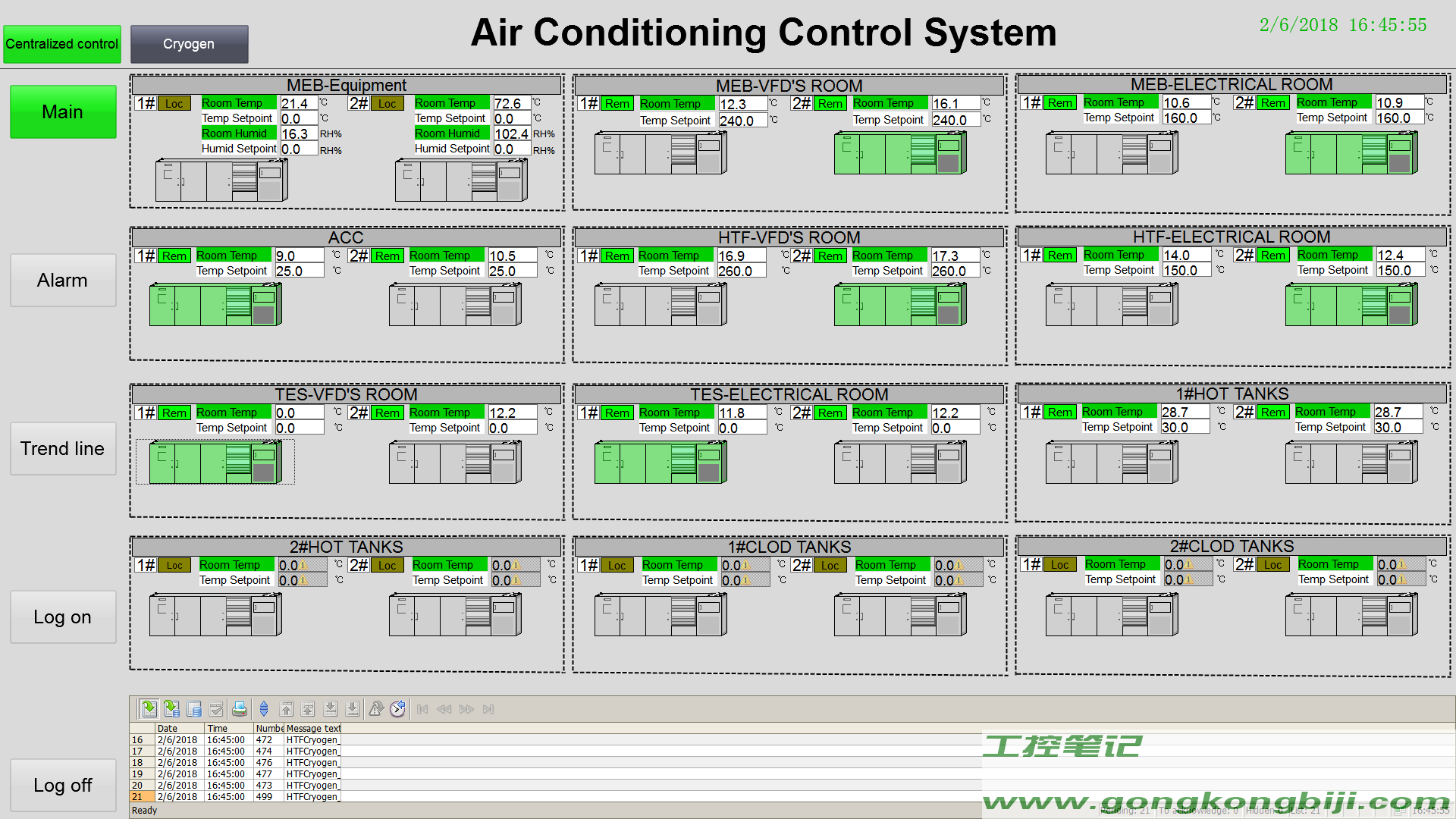

    • SIMATICWinCC:组态软件,对整个系统内设备进行控制,状态监控与数据存储。
    • UPS:不间断电源,为集控PLC柜与工控机提供供电保护。

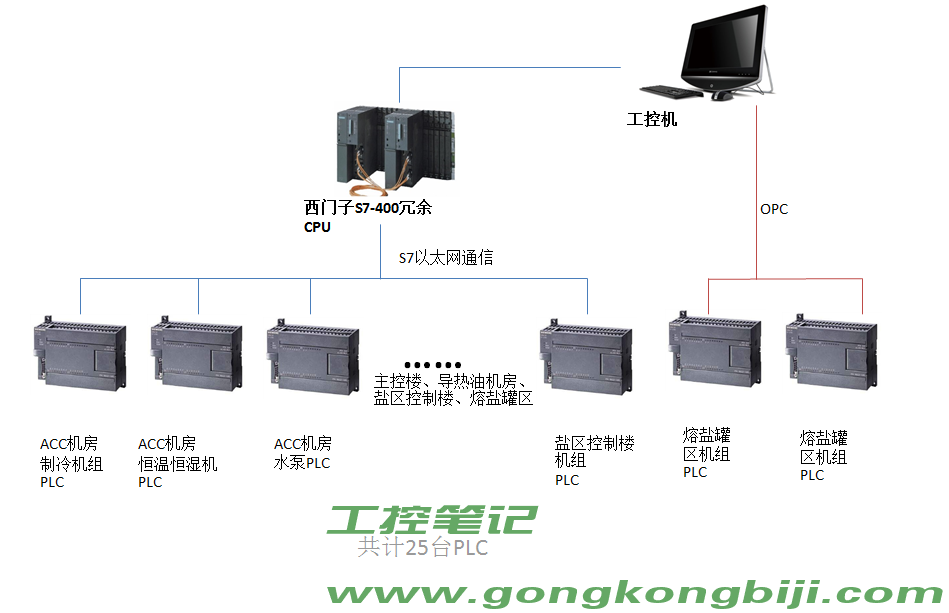

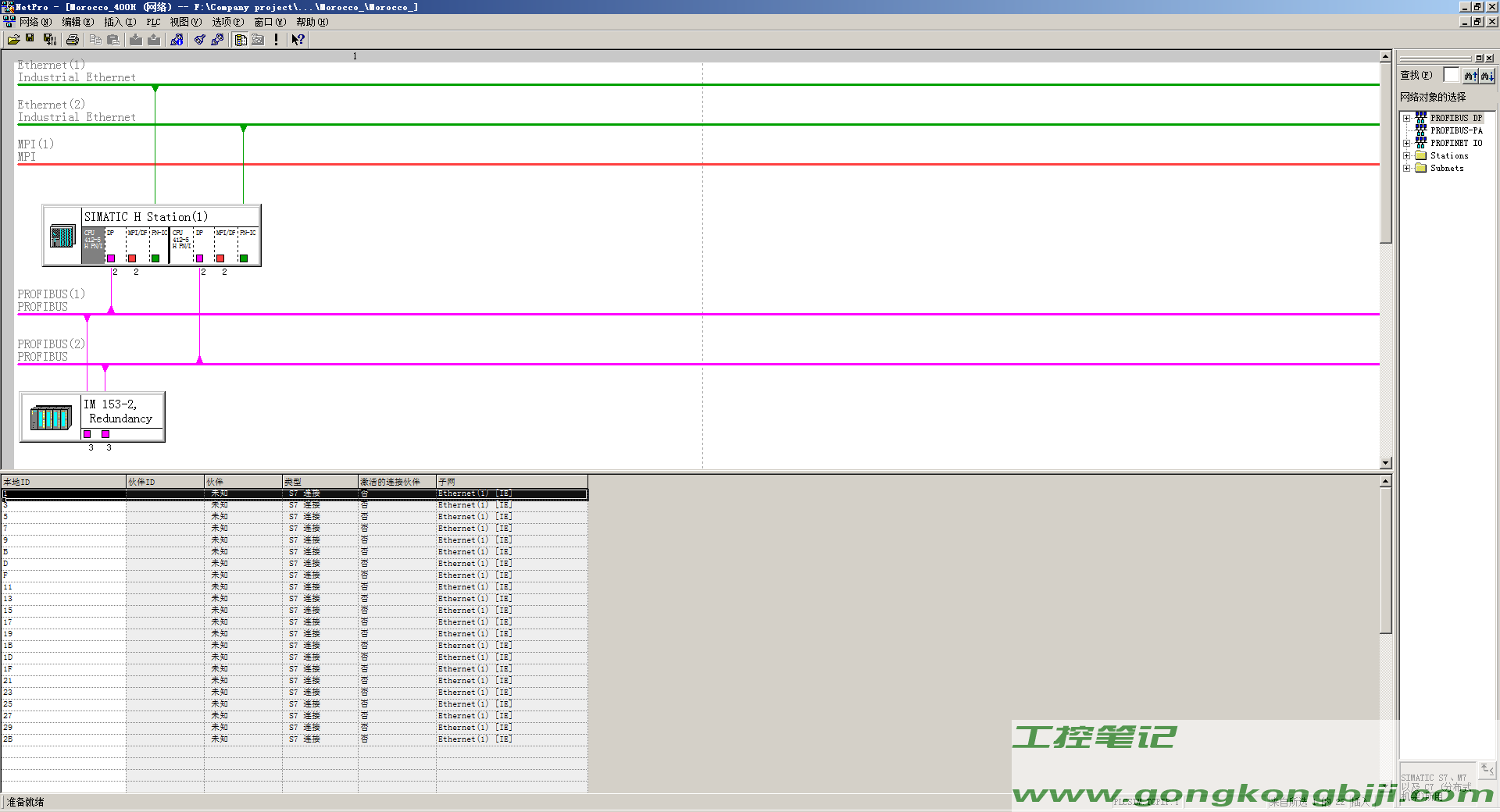

    网络结构图:

    系统功能:

    1. 硬件冗余:确保了控制系统的稳定性,系统的故障率接近于零。
    2. 控制方式:

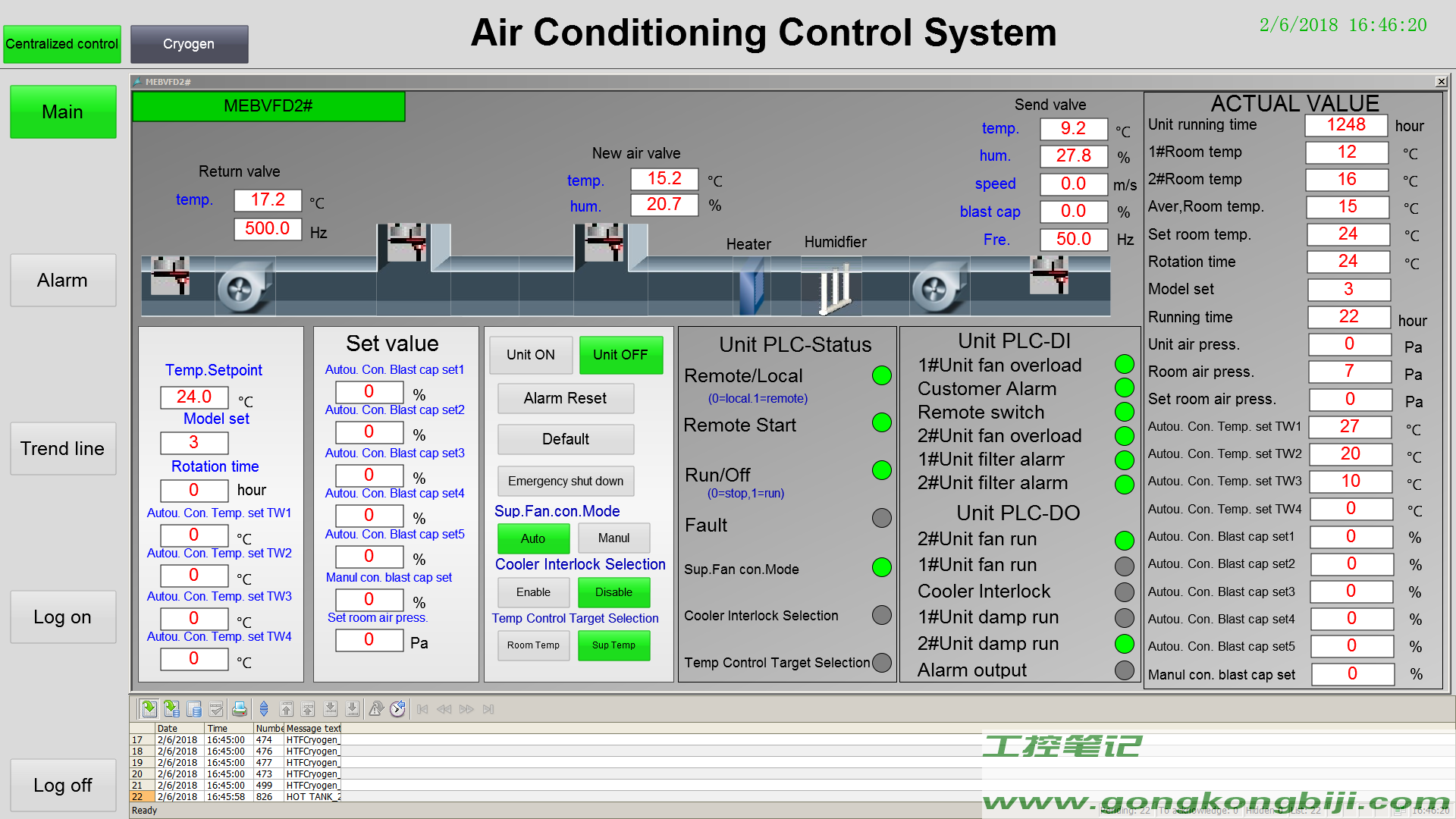

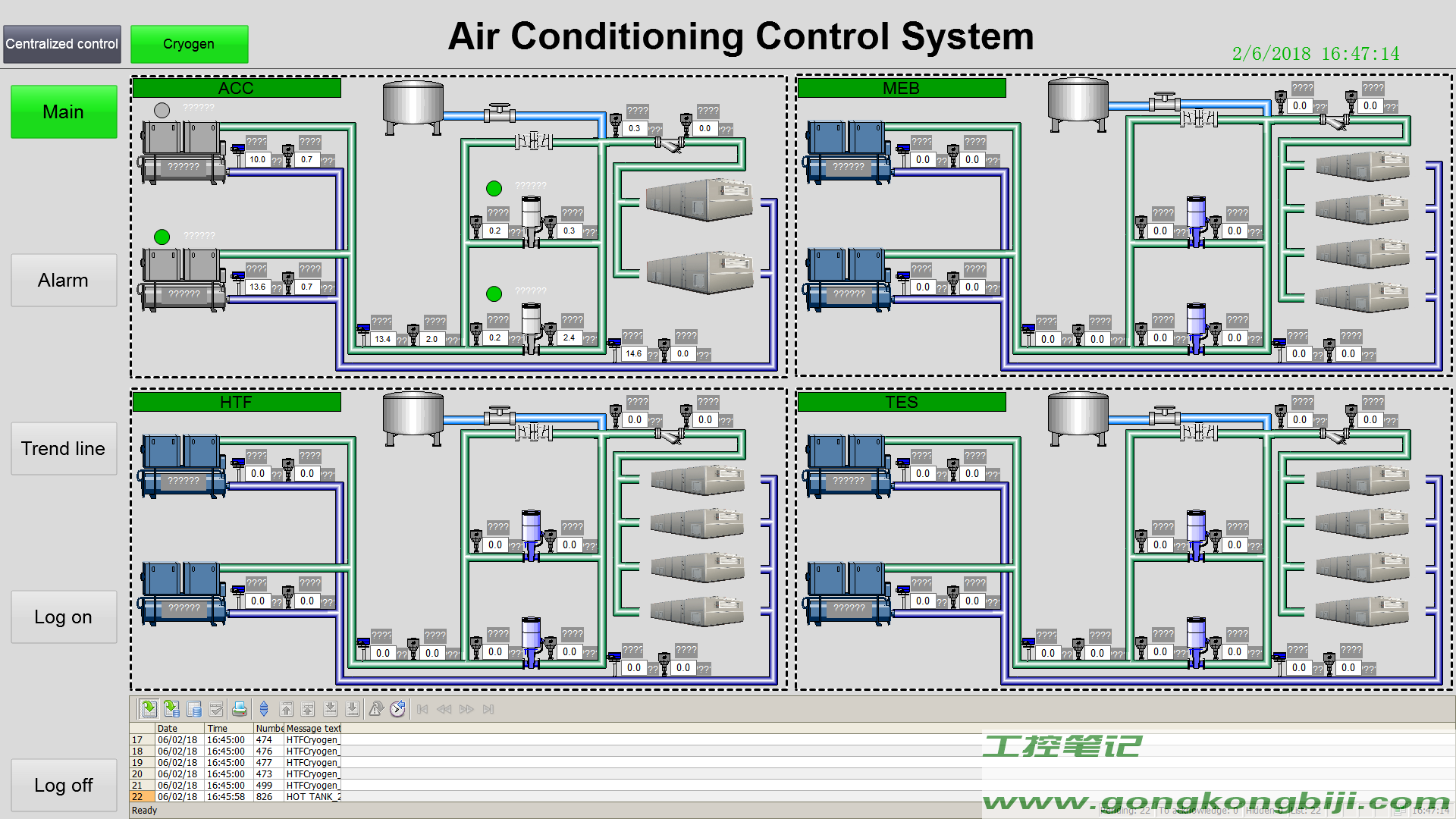

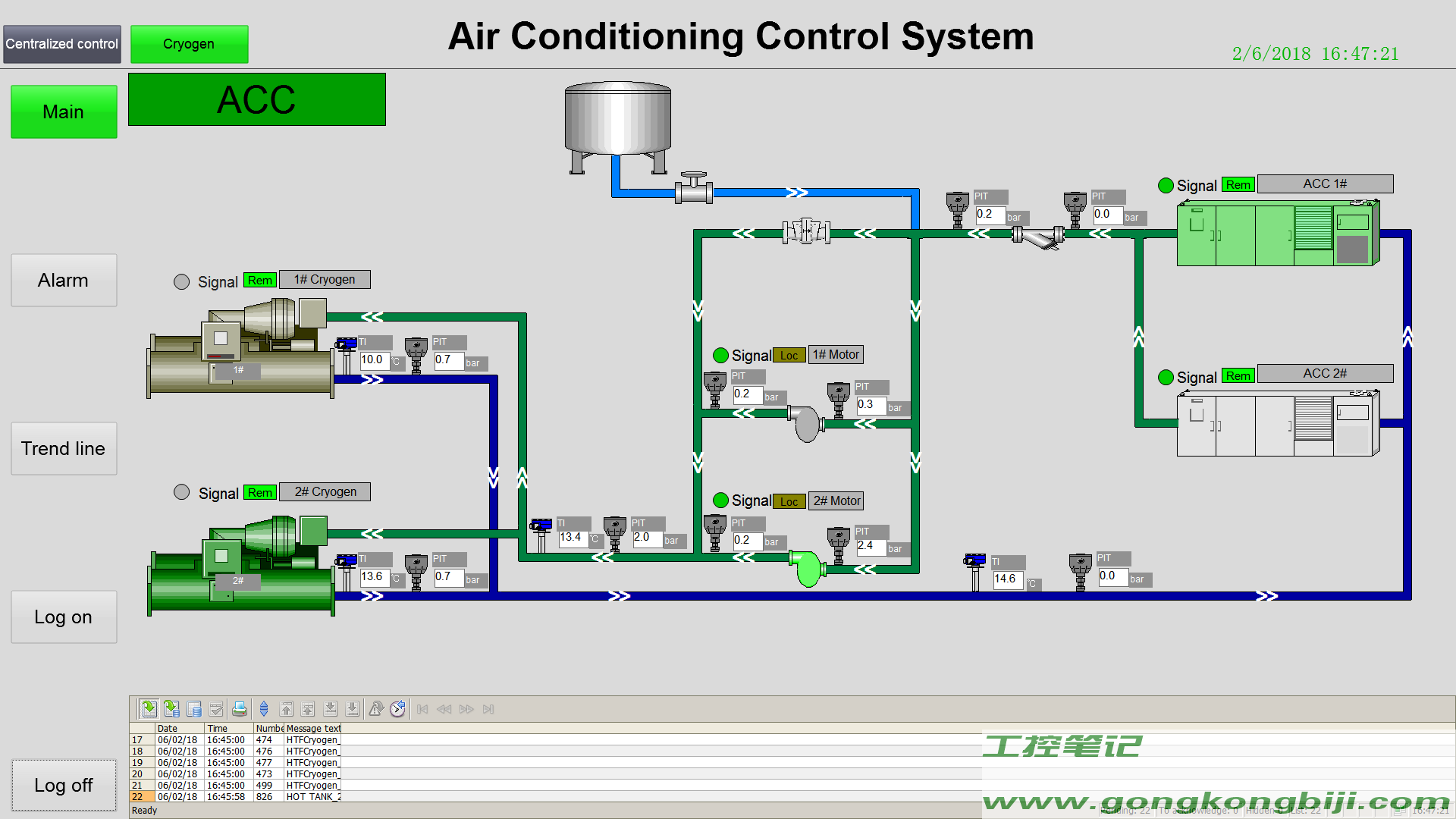

    • 集控手动:通过上位机界面对单个设备进行控制,可通过画面中设备的颜色变化来监视运行情况,控制方式较为灵活,效率较高。
    • 集控启停:通过程序设定启停某个区域内的设备。

    开机方式:空气处理机—-延时3分钟—-水泵—-延时3分钟—-冷水机组。

    关机方式:空气处理机、冷水机组—-延时3分钟—-关闭水泵。

    1. 状态监控

    采集各子系统中各监控点的运行参数,各运转设备及部件的运行状态。

    1. 报警记录

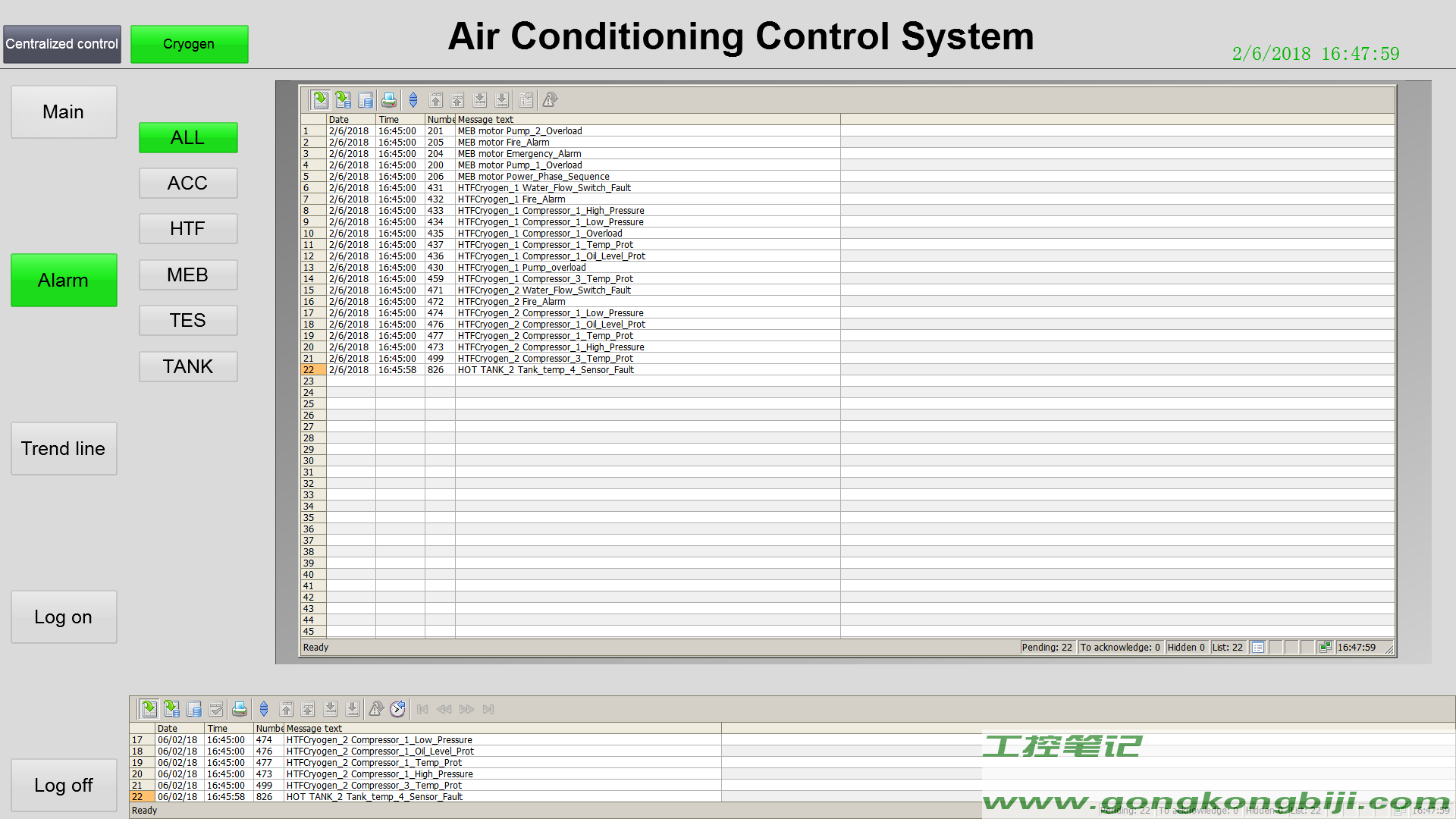

    对系统内所有设备的故障进行统计,可查询实时报警、历史报警并可将报警信息导出(.Csv格式)

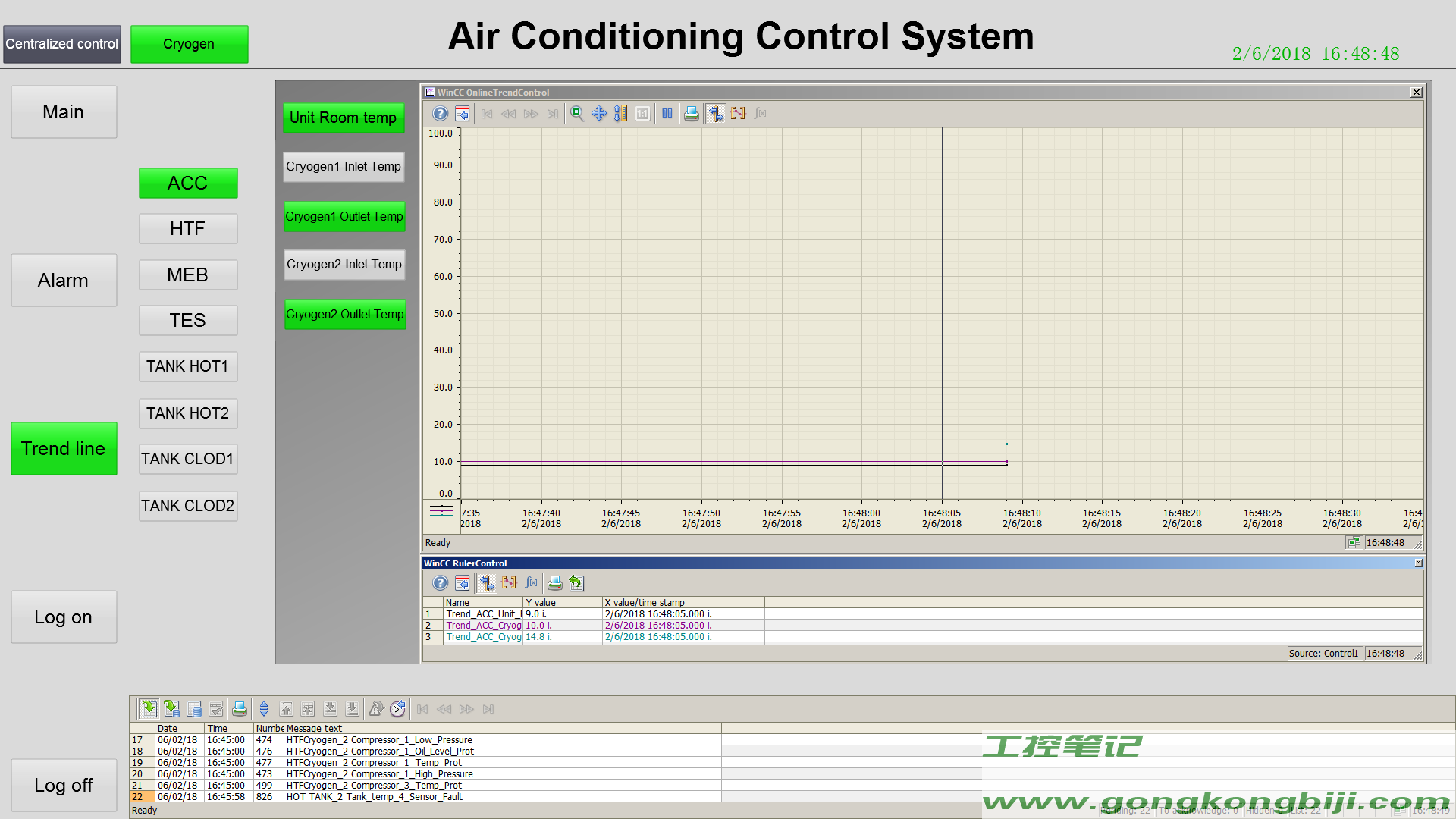

    1. 趋势视图

    对所有系统内的温湿度进行归档,可查看某个时刻的温湿度数值。

    1. 火灾联锁

    集控系统中连接了ACC配电房、主控楼、导热油配电房、盐区配电房的火灾报警信号;当集控系统中某一个区域中发生火灾信号,则会立即停止该区域内所有 的机组,如:若ACC配电房火灾报警信号发生,则会立即停掉ACC空气处理机1#机组、2#机组。



    项目图片

    项目业主:中国山东电建、西班牙SENER联合建设

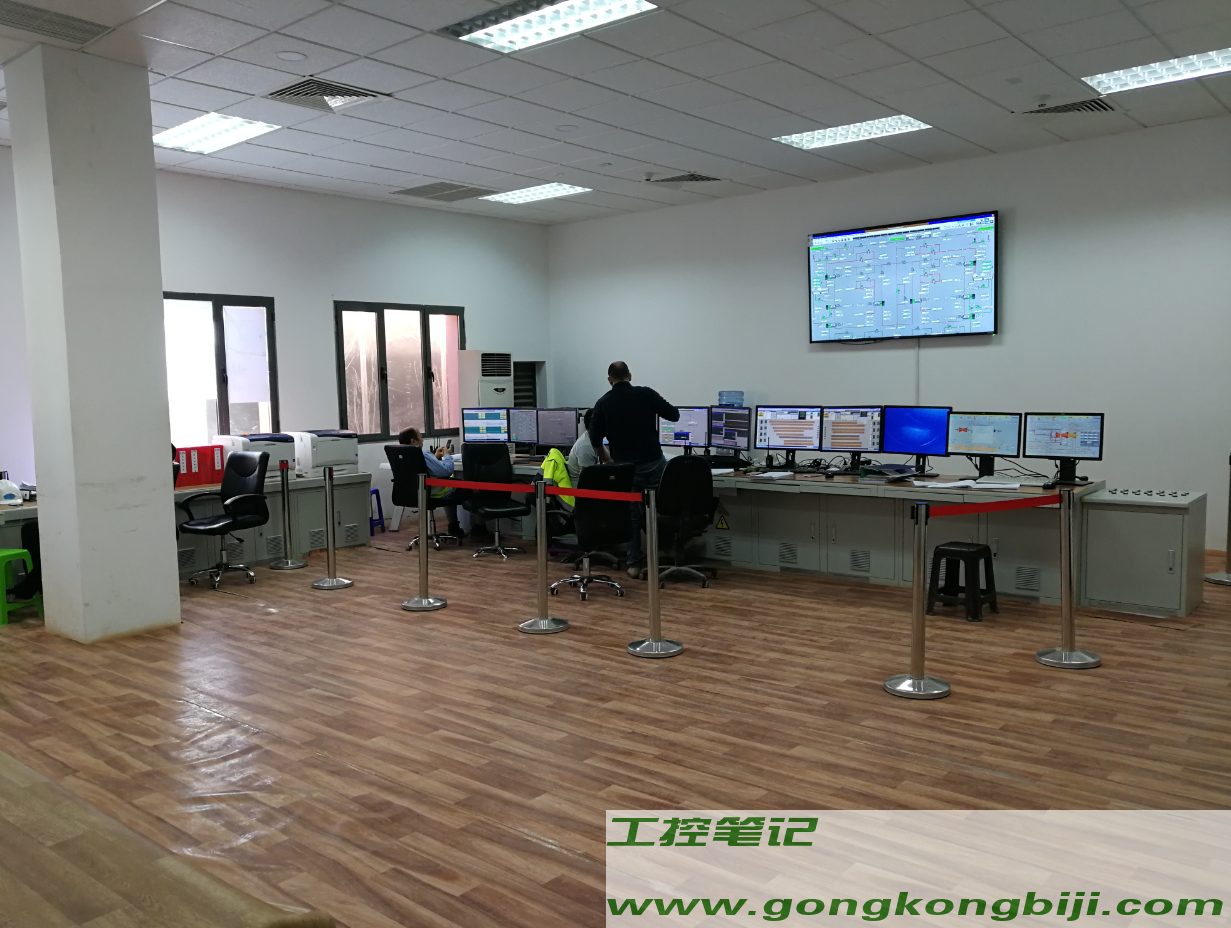

    集控室

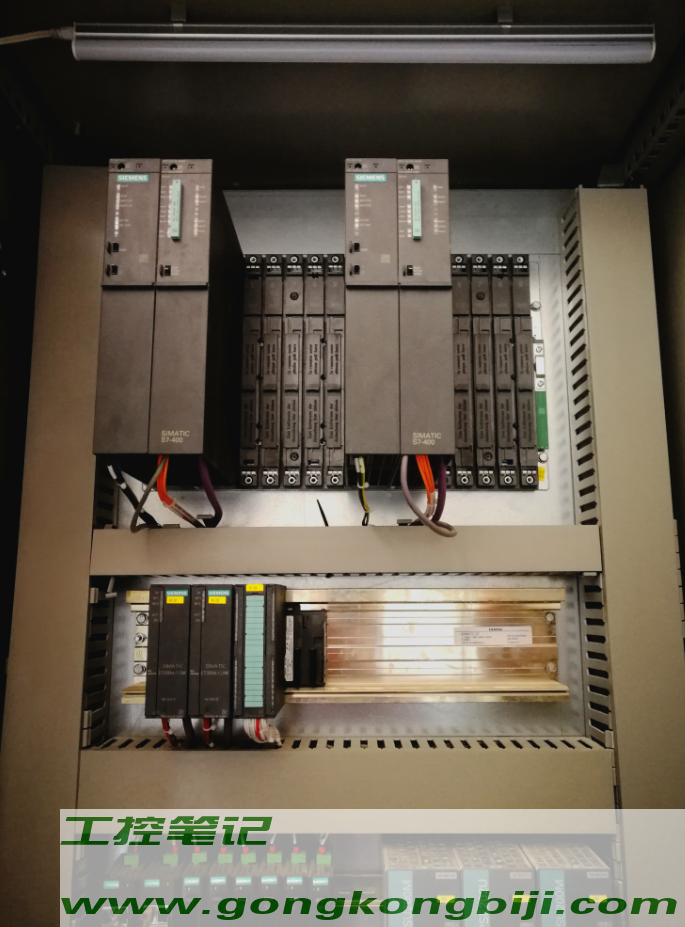

    集控PLC柜

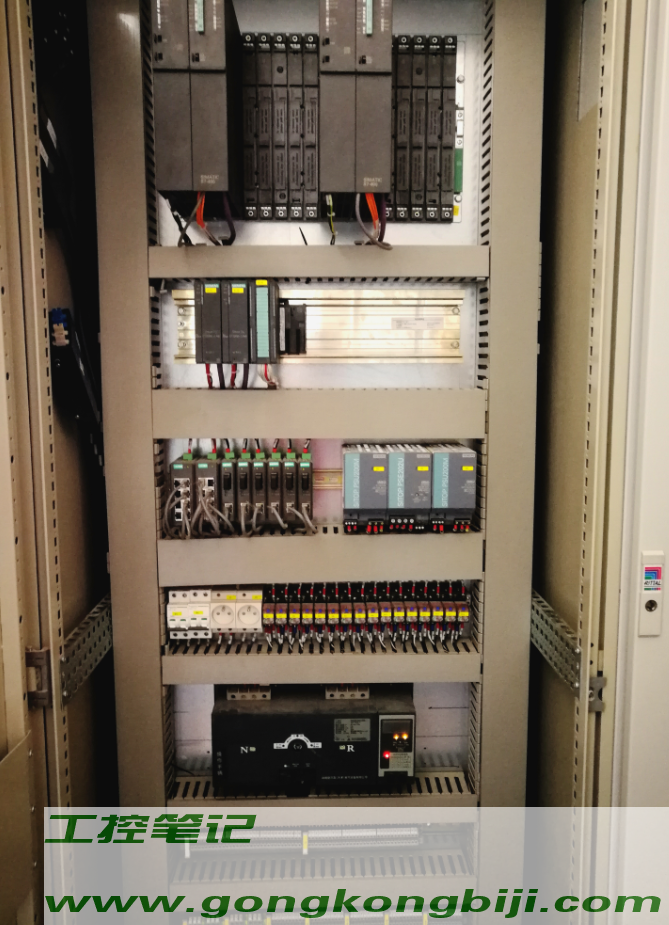

    就地PLC柜

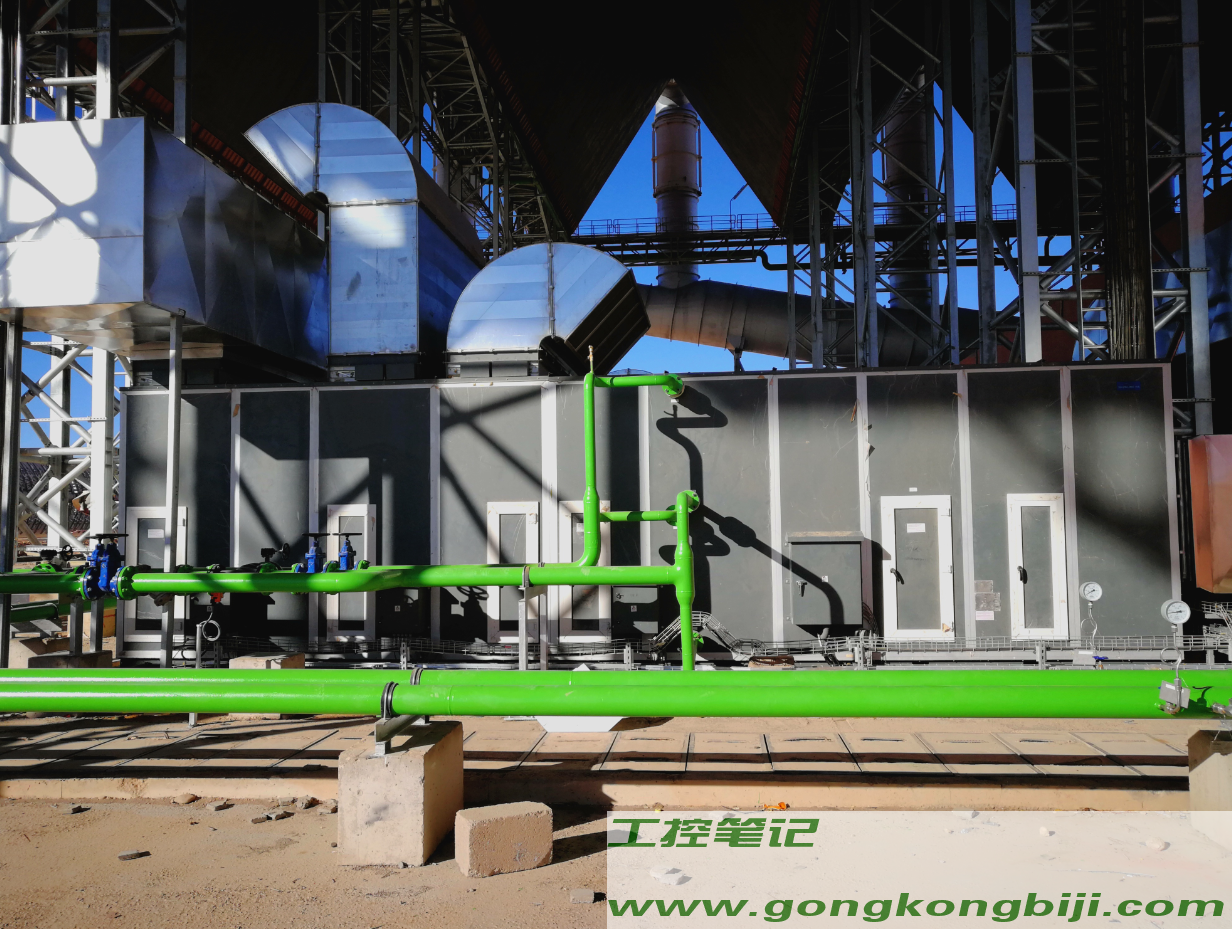

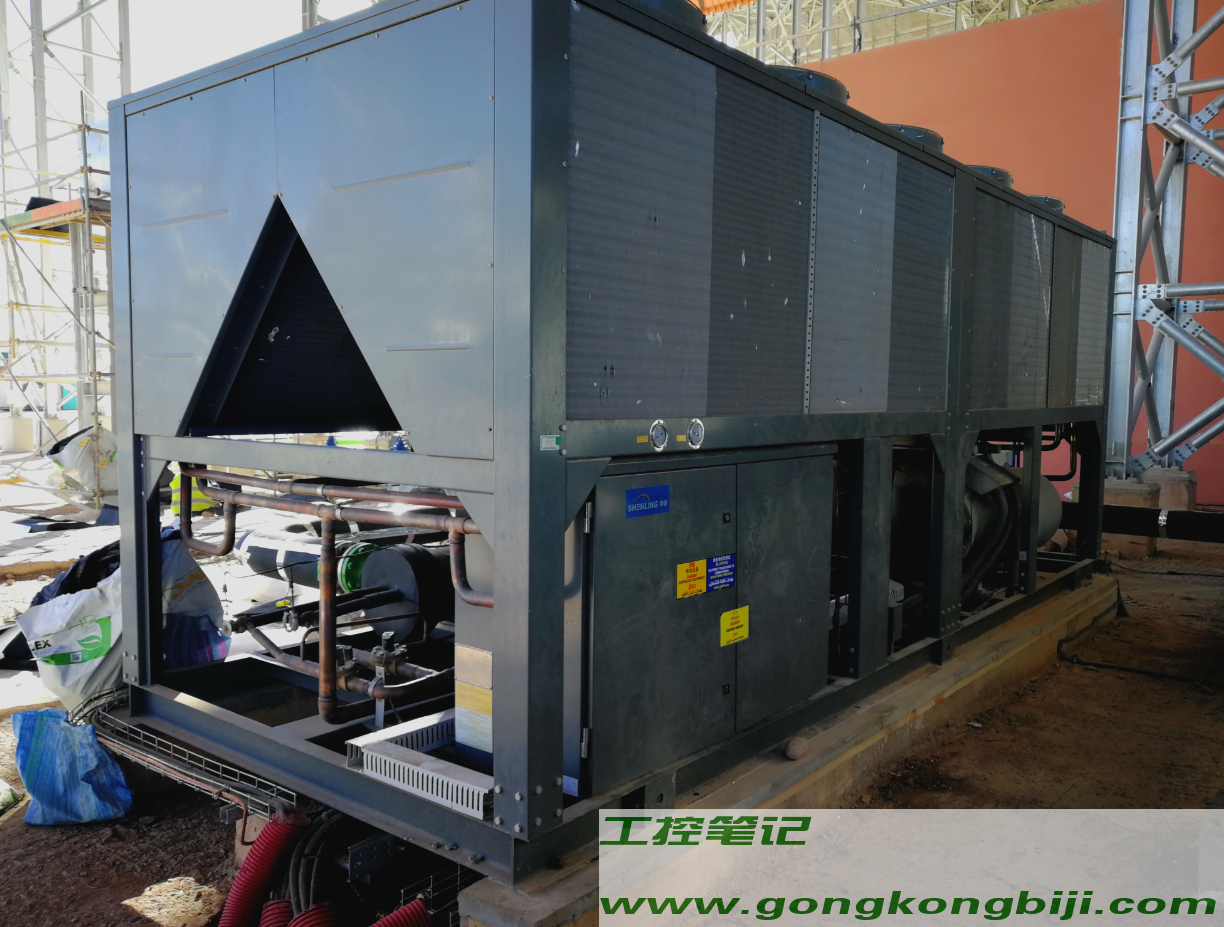

    冷水机组

    二期槽式光热电站



    三期塔式光热电站

    瓦尔扎扎特市
