【项目案例】湖北某酒厂包装车间生产数据采集系统(SCADA)

    项目案例 站长 469次浏览 0个评论 扫描二维码

    站长联系邮箱:

    1079594450@qqcom

    联系电话:

    13714543539

    承接自动化系统集成项目,项目开发、调试。

    涉及行业:暖通、水泥、电子、环保、水处理、固废、非标自动化设备等。

    客户需求如下:

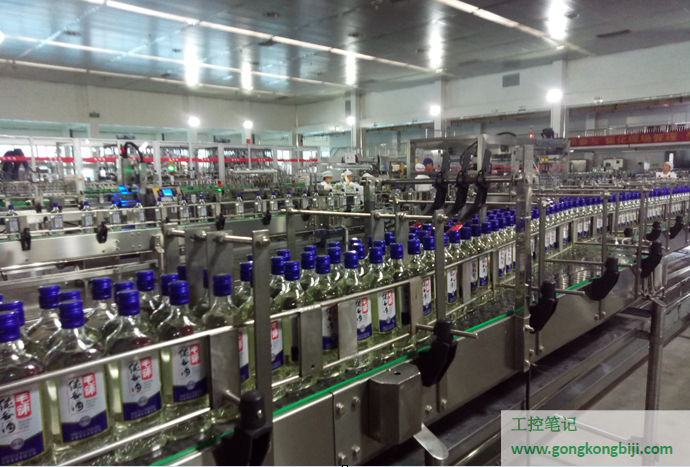

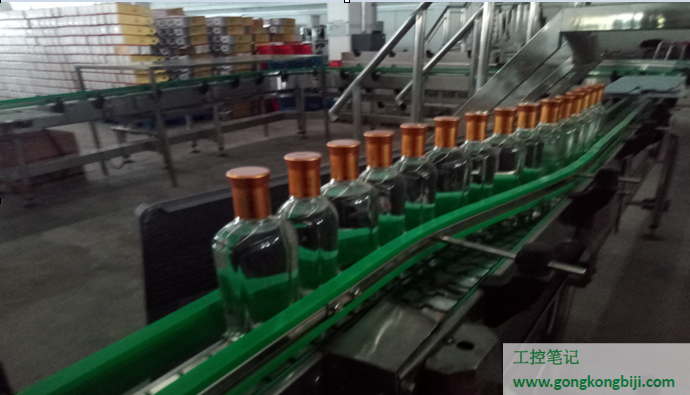

    1.客户要求可以将车架内四条生产线各个工段的设备的运行状态及重要数据统一显示在一台电脑上。

    2.并将生产信息与MES系统对接。

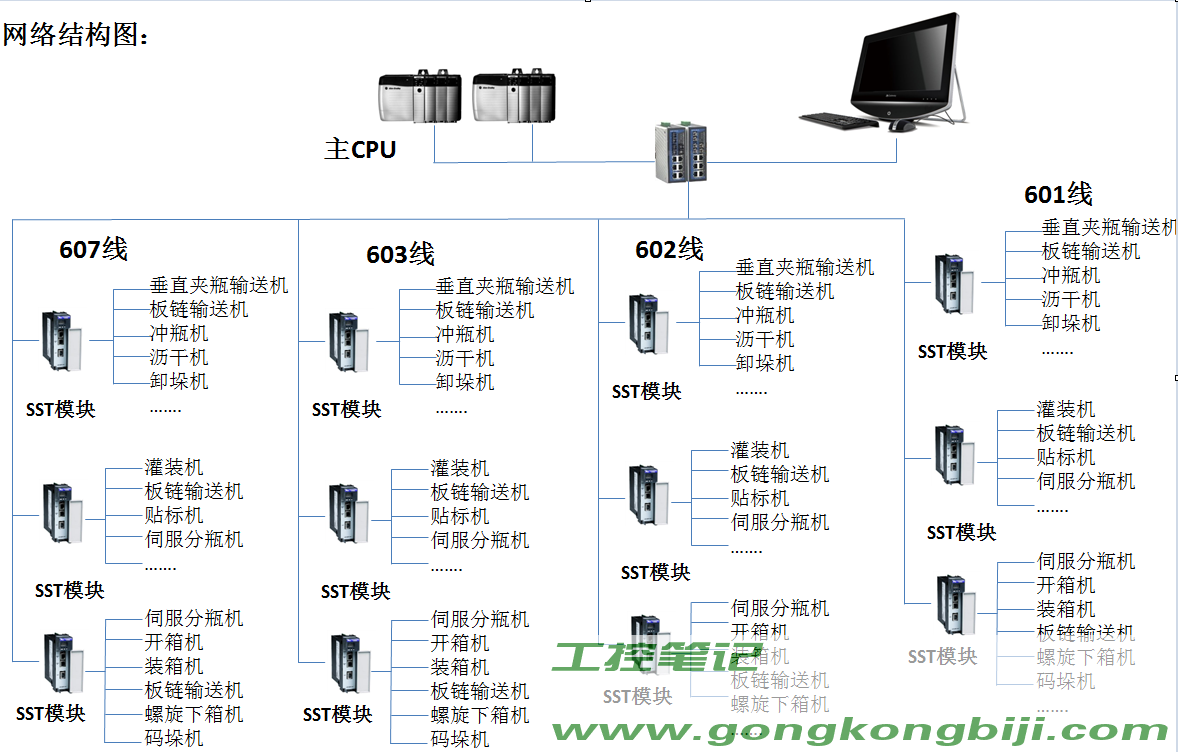

    系统架构:

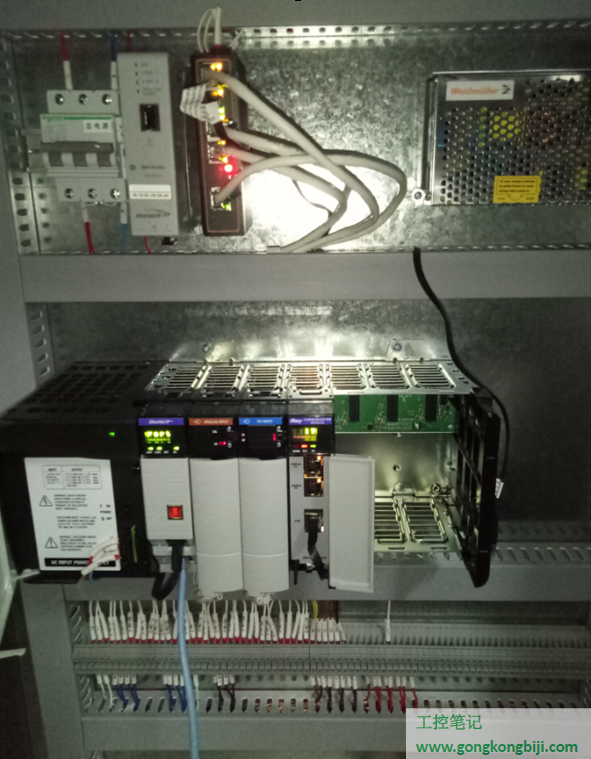

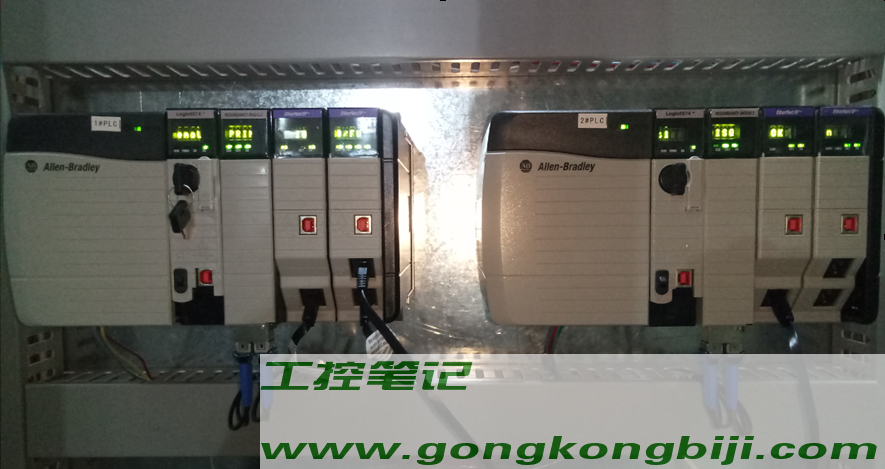

    主CPU采用罗克韦尔(Logix5574)通过12个SST模块,分为12个子站,每个SST子站再与该区域内的工段PLC通信。

    通信协议:

    1.所有的西门子PLC均通过以太网S7协议与SST模块通信。

    2.所有的非西门子PLC均通过增加一个第三方网关模块转换成ModbusTCP协议与SST模块通信。

    【项目案例】湖北某酒厂包装车间生产数据采集系统(SCADA) 【项目案例】湖北某酒厂包装车间生产数据采集系统(SCADA) 【项目案例】湖北某酒厂包装车间生产数据采集系统(SCADA) 【项目案例】湖北某酒厂包装车间生产数据采集系统(SCADA) 【项目案例】湖北某酒厂包装车间生产数据采集系统(SCADA) 【项目案例】湖北某酒厂包装车间生产数据采集系统(SCADA)
