    【S7-1200】程序下载

    正文

    打开TIA软件进入到要下载的项目界面中,“在线”—“可访问的设备”

    【S7-1200】程序下载

    根据电脑与PLC的连接类型(有线网络或者无线网络)设置对应的网卡,然后搜索;搜索结束可以找到PLC的IP地址;如下图

    注:TIA软件支持不同网段的搜索。

    【S7-1200】程序下载

    先已知PLC的IP地址为“192.168.0.2” 我们现在需要将电脑的有线网卡IP地址设置为同一个网段“192.168.0.XXX”

    在控制面板界面打开“网络和共享中心”

    【S7-1200】程序下载

    更改适配器设置

    【S7-1200】程序下载

    找到有线网卡设置,右键—属性

    【S7-1200】程序下载

    选择“Internet 协议版本 4(TCP/IPv4)”—-“使用下面的IP地址”—输入IP地址(电脑IP地址)“192.168.0.3”(与PLC的IP地址再同一个网段)—输入子网掩码“255.255.255.0”

    【S7-1200】程序下载

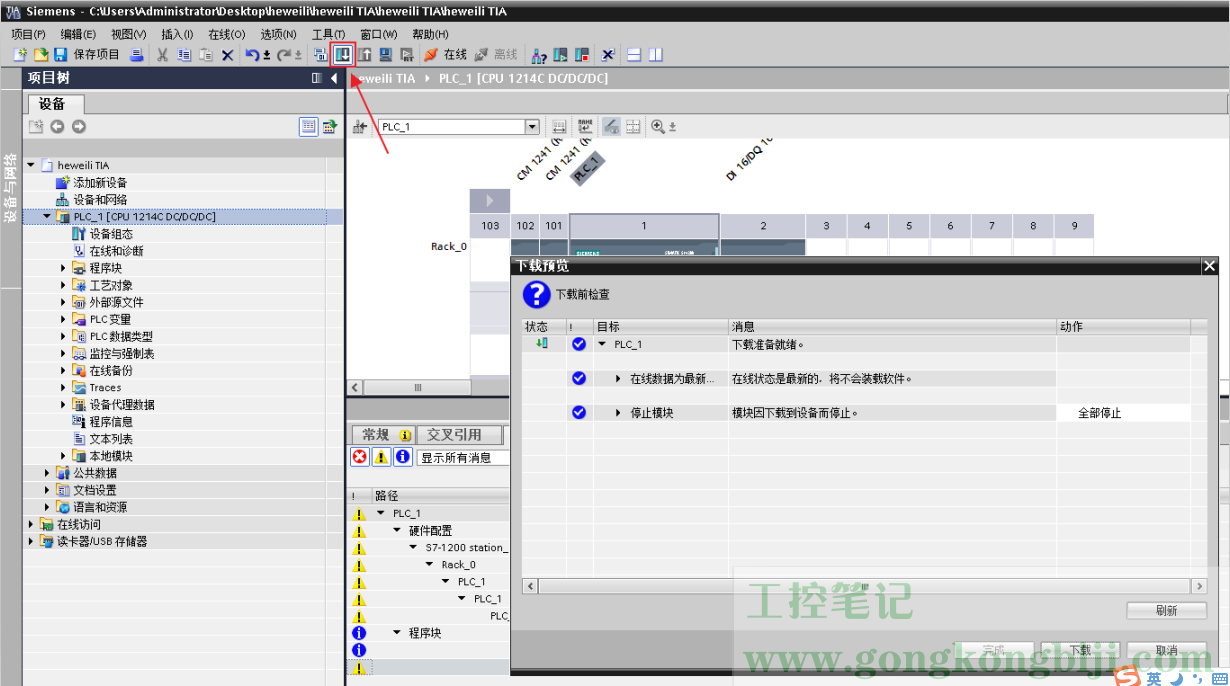

    此时电脑与PLC在同一个网段,开始下载程序

    【S7-1200】程序下载

    下载完成

    【S7-1200】程序下载
