    S7通信介绍:

    S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议,主要用于S7-300/400PLC之间的通信。 经过测试发现S7-300/400通过集成的PN口或CP343-1/CP443-1与S7-200 SMART PLC 之间的S7通信也是可以成功的,但是需要S7-300/400侧编程调用PUT/GET指令。

    注意: 1.S7-200 SMART CPU 与S7-300/400 CPU 之间的S7通信未经西门子官方测试,本文档仅供客户测试使用,使用该种通信方式所产生的任何危险需要有客户自己承担! 2.S7-200 SMARTPLC V2.0 版本才开始支持PUT/GET通信,V1.0版本的CPU需要升级固件后方可支持PUT/GET。 3. S7-300/400若采用CP通信时,则需要采用Standard或Advanced类型通信模块,CP343-1 Lean模块不支持。 4.本文仅介绍S7-300集成PN口与S7-200 SMART CPU S7通信。



    本笔记采用的是S7-315CPU+CP343-1模块与SMART进行S7以太网通信

    型号:

    S7-300:315-2DP

    CP模块:CP 343-1   IP地址:192.168.0.202

    S7-200MART:SR20   IP地址:192.168.0.30



    注:只需要在STEP7中编写程序,SMART中不需编写任何程序。

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    STEP7中组态网络设置,

    项目界面中,点击“组态网络”

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    选中CPU,然后再下弹出的链接栏中右键“插入新连接”

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

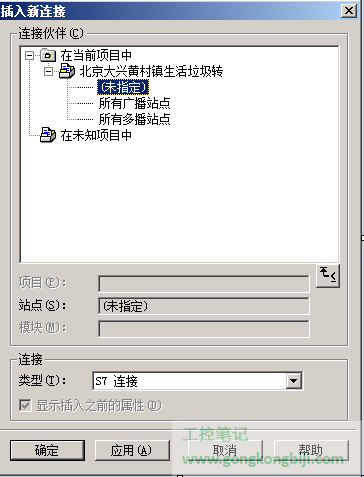

    选择“未指定”“S7连接”,然后点击“应用”

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    设置本地ID号(默认为1),伙伴(S7-200SMART)的IP地址

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    点击“地址详细信息” 设置伙伴的TSAP号为“03.01”(此项经过测试,其他号码未测试)

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    设置完成,编辑

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    编辑完成无错误后,下载配置(会重启CPU)

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议,主要用于S7-300/400PLC之间的通信。 S7-300/400通过以太网接口与S7-200 SMART PLC 之间的S7通讯经过测试是可以成功的,但是需要S7-300/400侧编程调用PUT/GET指令。

    S7-400 S7-300 描述 简要描述
    SFB 14 FB 14 读数据 单边编程读访问。
    SFB 15 FB 15 写数据 单边编程写访问。



    FB14参数说明

    参数 描述 数据类型 存储区 描述
    REQ INPUT BOOL I、Q、M、D、L 上升沿触发调用功能块
    ID INPUT WORD M、D、常数 地址参数ID
    NDR OUTPUT BOOL I、Q、M、D、L 为1时,接收数据成功
    ERROR OUTPUT BOOL I、Q、M、D、L 接收到新数据
    STATUS OUTPUT WORD I、Q、M、D、L 故障代码
    S7-300: ADDR_1 S7-400: ADDR_i (1 ≤ i ≤ 4) IN_OUT ANY M、D

    I、Q、M、D、 T、C

    从S7-200 SMART的数据地址中读取数据;V区数据对应DB1。
    S7-300: RD_1 S7-400: RD_i (1 ≤ i ≤ 4) IN_OUT ANY S7-300:M、D S7-400 I、Q、 M、D、T、C 本站接收数据地址



    FB15参数说明

    参数 描述 数据类型 存储区 描述
    REQ INPUT BOOL I、Q、M、D、L 上升沿触发调用功能块
    ID INPUT WORD M、D、常数 地址参数
    DONE OUTPUT BOOL I、Q、M、D、L 为1时,发送完成
    ERROR OUTPUT BOOL I、Q、M、D、L 为1时,有故障发生
    STATUS OUTPUT WORD I、Q、M、D、L 故障代码
    S7-300: ADDR_1 S7-400: ADDR_i (1 ≤ i ≤ 4) IN_OUT ANY M、D

    I、Q、M、D、 T、C

    从S7-200 SMART的数据地址中读取数据;V区数据对应DB1。
    S7-300: SD_1 S7-400: SD_i (1 ≤ i ≤ 4) IN_OUT ANY S7-300:M、D

    S7-400 I、Q、 M、D、T、C

    本站发送数据地址

    此笔记测试的是CP343,故选择“SIMATIC_NET_CP”—FB14/FB15

    按照如下编写程序

    注:对应的发送接收DB块需要提前配置足够的地址。

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    测试

    写入SMART中VB0“1” VB9“2”

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    会自动将数据读取到DB3.DBB0及DB3.DBB9

    再分别写入“1”到DB3.DBB10与DB3.DBB19中

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信

    查看SMART中数据

    【S7以太网通信】CP343-1与S7-200SMART S7以太网通信
