    【S7-300 STEP7】S7-300PLC更换内存卡后CPU通信失败,并且一直报故障

    正文

    故障现象

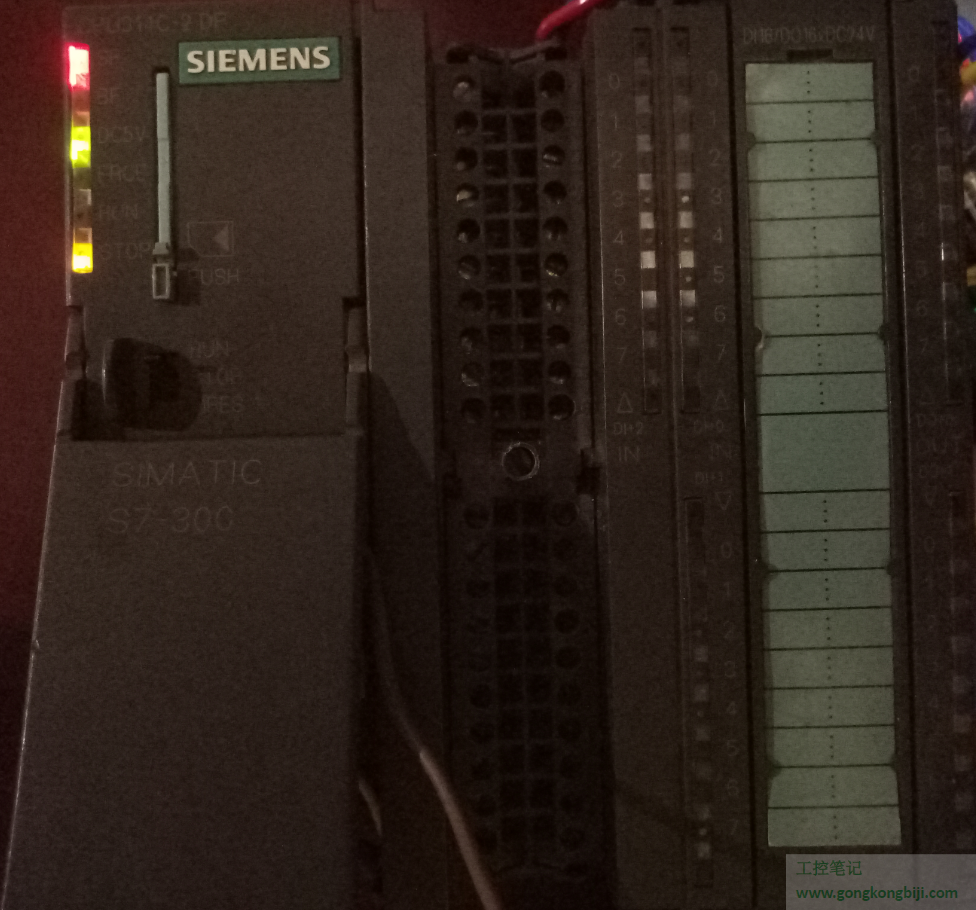

    一台S7-300PLC的CPU更换一个内存卡(非新)后,重新上电CPU报故障并且通信失败;

    【S7-300 STEP7】S7-300PLC更换内存卡后CPU通信失败,并且一直报故障 【S7-300 STEP7】S7-300PLC更换内存卡后CPU通信失败,并且一直报故障

    原因

    原因很有可能是更换的内存卡中本身携带程序并且内存卡中的硬件配置与先CPU不一致。

    解决方法

    1.将内存卡插回到原先的CPU中,然后将其STEP 7中 点击可访问节点,找到“块“将原先的程序全选中—删除(会提示一些CPU自导的功能块无法删除,可以忽略掉)

    【S7-300 STEP7】S7-300PLC更换内存卡后CPU通信失败,并且一直报故障

    2.如果第一种方法无法操作,可以通过执行被动格式化的标志为CPU 的STOP 灯出现慢闪,这是CPU在请求被动格式化,只有此时可以用MRES按钮格式化MMC卡,把卡中的错误信息清除。

    具体操作方法如下:

    将模式开关打到MRES并保持直到STOP 灯保持常亮(约九秒),并在其后两秒内迅速开关,使其返回到STOP 再迅速按回到MRES位置,此时,STOP 灯快速闪烁,表示正在格式化。保持开关在MRES位置,直到STOP 灯常亮,格式化完成。  注意:一定要使用规定的操作顺序。否则,MMC就不能进行格式化,而是返回存储器复位状态。这种情况是在CPU的STOP 灯慢速闪烁时使用,是一种被动的格式化,在正常使用的情况下无法用MRES格式化MMC卡。

    【S7-300 STEP7】S7-300PLC更换内存卡后CPU通信失败,并且一直报故障

    程序清除完毕后,CPU运行正常

    【S7-300 STEP7】S7-300PLC更换内存卡后CPU通信失败,并且一直报故障
