    【S7-300 STEP7】如何自制定时器-FC块

    正文

    概述

    通过300PLC的系统标准时钟作为触发使能(可参考 S7-300_系统标准时钟(clock memory)的使用 ),周期性的对某个变量进行自加。

    FC块

    FC块(功能)属于你自己编程的块。功能是“无存储区”的逻辑块,你必须为它指定实际参数。

    操作

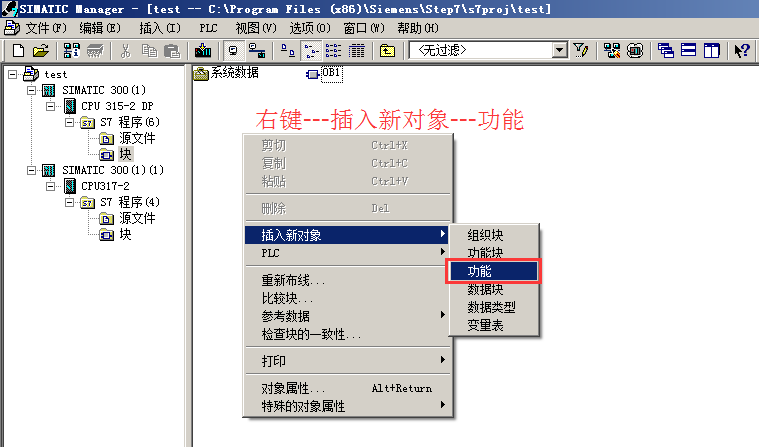

    1.在项目界面—右键—插入新对象—功能

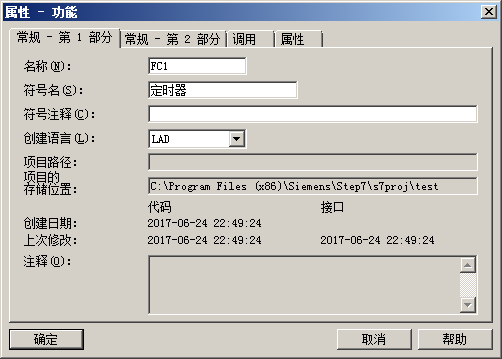

    【S7-300 STEP7】如何自制定时器-FC块2.编辑FC块的信息

    【S7-300 STEP7】如何自制定时器-FC块

    3.进入FC块,编辑功能块引脚(IN、INT_OUT、OUT),如下图:

    【S7-300 STEP7】如何自制定时器-FC块

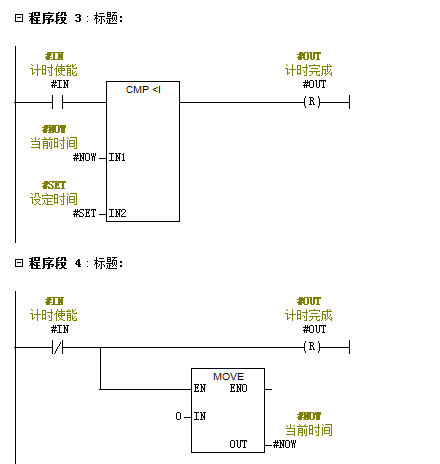

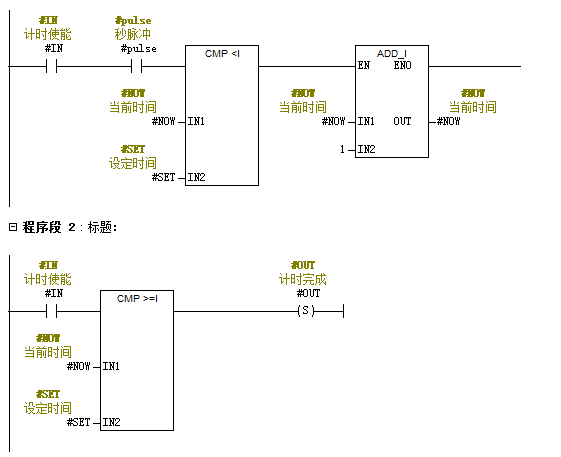

    4.编写FC块程序如下图

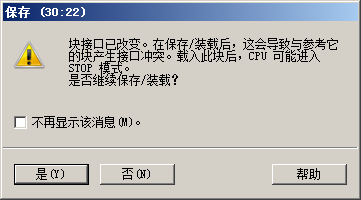

    【S7-300 STEP7】如何自制定时器-FC块 【S7-300 STEP7】如何自制定时器-FC块5.编辑完程序后,保存,此时会提示FC块接口已改变

    【S7-300 STEP7】如何自制定时器-FC块测试

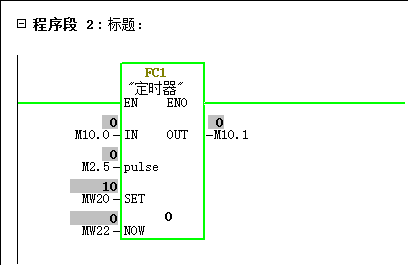

    IN(计时使能)M10.0=0,不进行计时,OUT(计时完成位)M10.1=0

    【S7-300 STEP7】如何自制定时器-FC块

    IN(计时使能)M10.0=1,开始计时,计时时间到,OUT(计时完成位)M10.1=1

    【S7-300 STEP7】如何自制定时器-FC块
