    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    正文

    注意事项

    西门子S7-200SmartPLC与昆仑通态触摸屏通过以太网连接时,操作员不要监控PLC程序。

    基本步骤

    1.在主界面下打开设备窗口

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    2.右键—设备工具箱

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

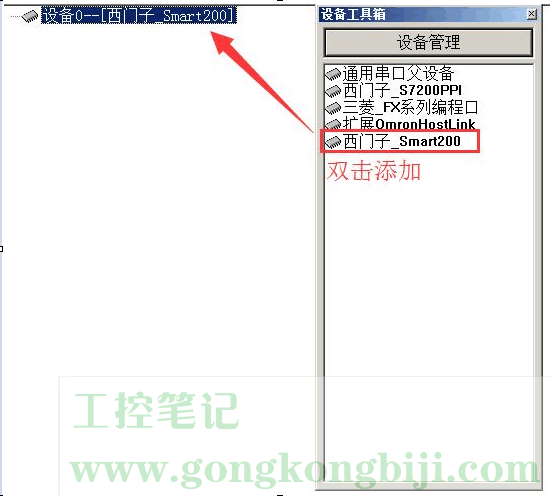

    3.点击“设备管理”—PLC—-西门子—-Smart200(双击添加到选定设备),然后点击“确定”保存

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网4.双击“西门子_Smart200”添加到设备中

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    5.双击上一步添加的“西门子_Smart200”,弹出“设备编辑界面” 设置触摸屏与PLC的IP地址,编辑要使用的变量。

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

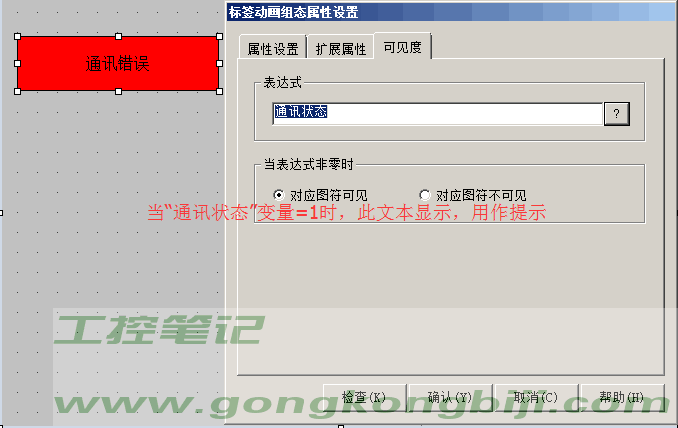

    6.HMI界面编辑如下

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    7.然后设置samrtPLC的IP地址为192.168.1.51(与触摸屏组态的一致),然后将系统块下载到PLC中。

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    测试

    未插入网线,提示“通讯错误”

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    网线正常连接,“通讯错误”文本消失,然后按下按钮“Q0.0”

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网

    【昆仑通态触摸屏】与S7-200smartPLC连接--以太网
