    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

    正文

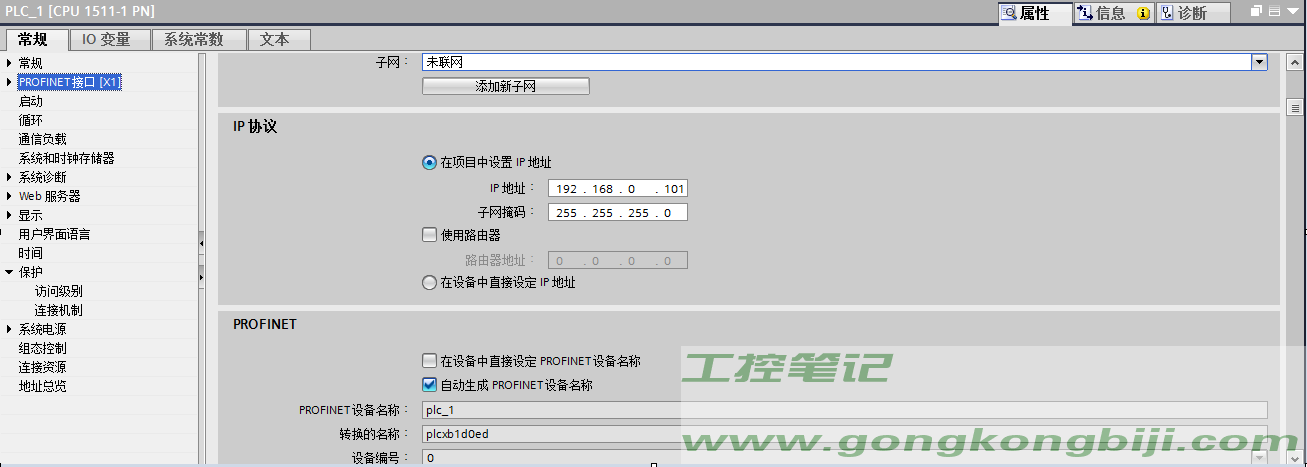

    IP地址

    S7-1500:192.168.0.101

    S7-200SMART:192.168.0.102

    设置S7-1500可访问,CPU—常规—防护与安全—连接机制—勾选“允许来自远程对象的PUT/GET通信访问”

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

    在SMART编程软件中设置“Get/Put”向导

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

    创建两个连接,一个为GET,一个为PUT

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

    设置GET连接,详细信息参考下图

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

    设置PUT连接,详细信息参考下图

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

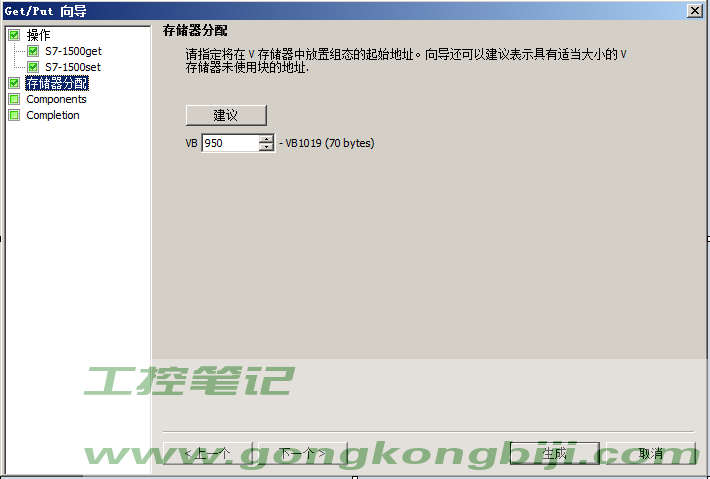

    非配存储器

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

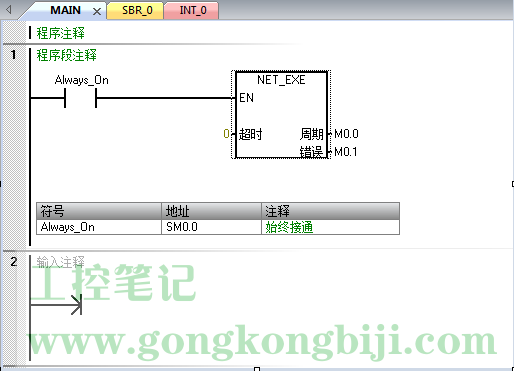

    配置完成,在程序中调用生成的子程序

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

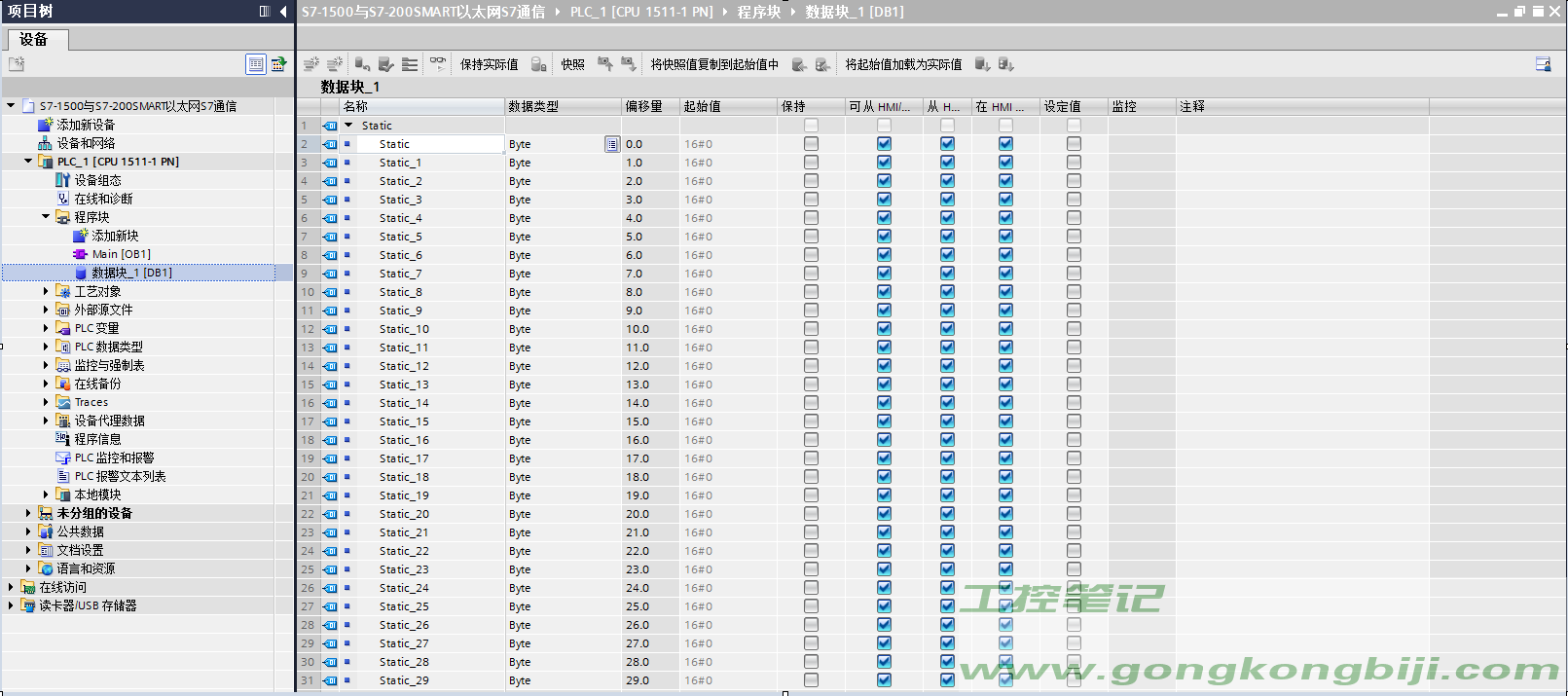

    在博途中创建DB1块,然后添加足够的存储区

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

    取消DB1的“优化的块访问”

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

    分别下载两个PLC的程序。

    测试

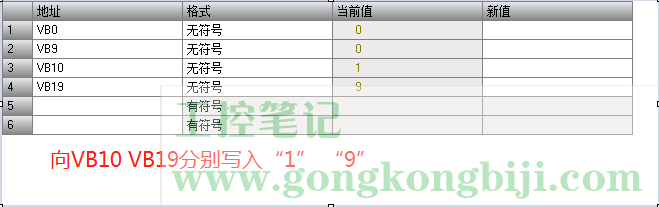

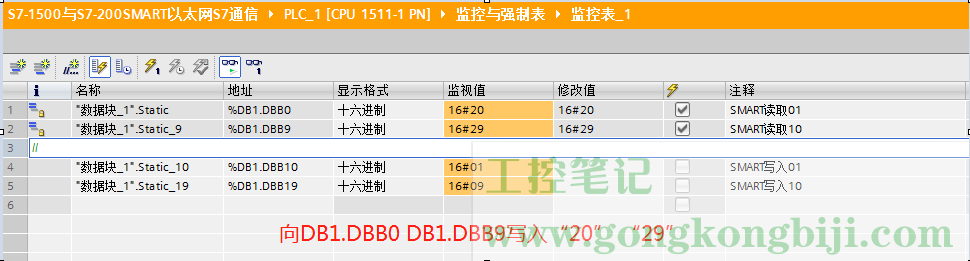

    测试SMART写入S7-1500

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器 【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器

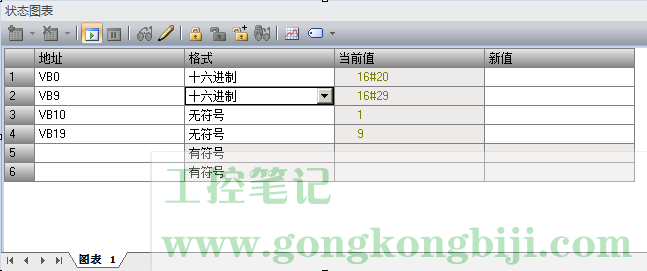

    测试SMART读取S7-1500

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器 【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-1500服务器
