    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    正文

    IP地址

    S7-1500:192.168.0.101

    S7-200SMART:192.168.0.102

    创建一个子网络如下“PN/IE_1”

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    依次操作,设备和网络—网络视图—连接—点中CPU—右键—添加新连接

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    设置成“S7连接”

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    然后选择,连接—常规—设置SMART的IP地址

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    点击“地址详细信息”查看伙伴的TASP号(SMART支持03.00,其余号未测试)

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    编写通信程序

    具体参数含义可参考帮助

    激活M0.0将S7-1500中DB1.DBB0-DB1.DBB9中的数据写入SMART中的VB0-VB9中

    激活M0.1读取SMART中的VB10-VB19的数据到S7-1500中DB1.DBB10-DB1.DBB19中

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    下载两个PLC程序

    测试

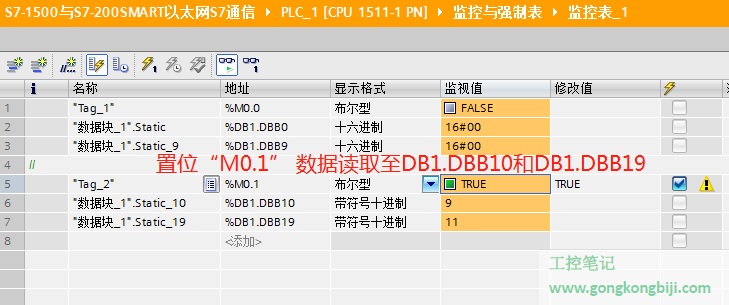

    读取SMART数据

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器 【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    写入SMART数据

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器 【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器

    【S7以太网通信】S7-1500与S7-200SMART S7以太网通信---S7-200SAMRT服务器
