    【威纶通触摸屏】如果制作弹出小窗口---间接窗口

    正文

    概述

    “间接窗口”元件可以在窗口上定义一个显示区域,并在完成相关寄存器的设定后,当此寄存器内的数据与已存在的窗口号码相同时,将在此显示区域内显示此窗口的内容。所显示窗口的长度与高度不会大于此显示区域。要关闭此窗口也可以使用此寄存器,只需将寄存器的值设定为0即可。

    基本步骤

    点击“元件”——调用一个“间接窗口”控件,设置寄存器如(如下图LW0)和窗口信息。

    【威纶通触摸屏】如果制作弹出小窗口---间接窗口

    要弹出窗口的编号

    【威纶通触摸屏】如果制作弹出小窗口---间接窗口

    分别调用3个多状态按钮,当下该按钮时分别向设置的间接窗口变量(如下图LW0)中写入对应的窗口编号数字。

    【威纶通触摸屏】如果制作弹出小窗口---间接窗口

    根据间接窗口弹出区域的大小设置弹出窗口;(此步可忽略根据个人喜好)

    再设置弹出窗口是否“垄断”,具体请参考下两图。

    【威纶通触摸屏】如果制作弹出小窗口---间接窗口

    【威纶通触摸屏】如果制作弹出小窗口---间接窗口

    编辑弹出窗口的内容,具体参考下图。

    【威纶通触摸屏】如果制作弹出小窗口---间接窗口

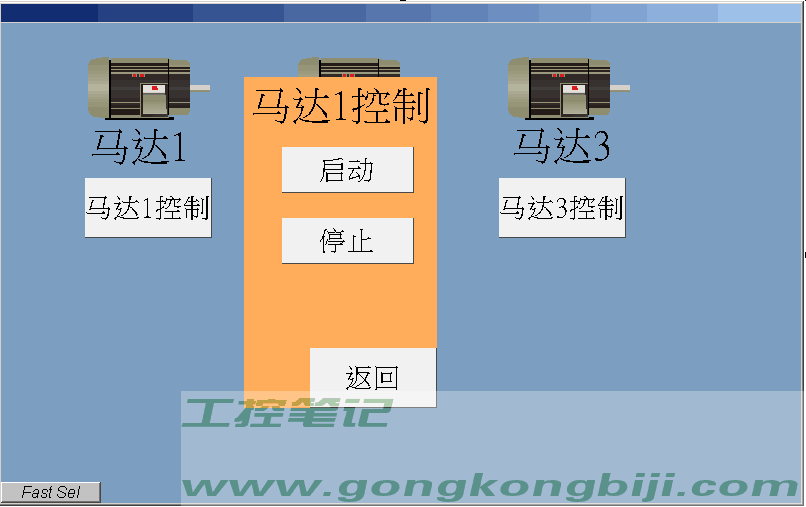

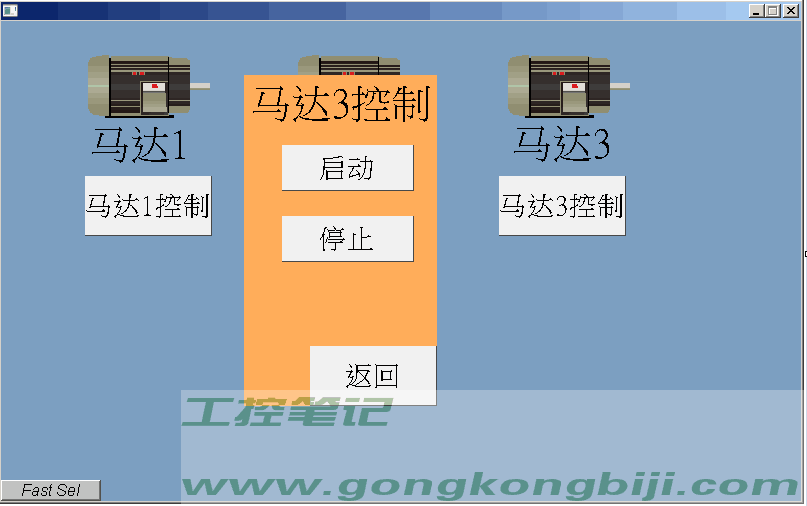

    模拟画面

    按下对应的按钮后窗口弹出相应的画面,按下“返回”按钮后窗口关闭。

    【威纶通触摸屏】如果制作弹出小窗口---间接窗口 【威纶通触摸屏】如果制作弹出小窗口---间接窗口
